SMC摆动气缸CDRB1BW80-100D-T79

SMC摆动气缸CDRB1BW80-100D-T79

CRB1 系列 摆动气缸 叶片式

可安装小型磁性开关!(D-M9□型)

重要部件对应不锈钢规格(定制规格)

接口位置有缸体侧面和轴向两种

安装方法：直接安装、脚座型安装

带磁性开关(CDRB1系列：CDRB1、CDVRB1)

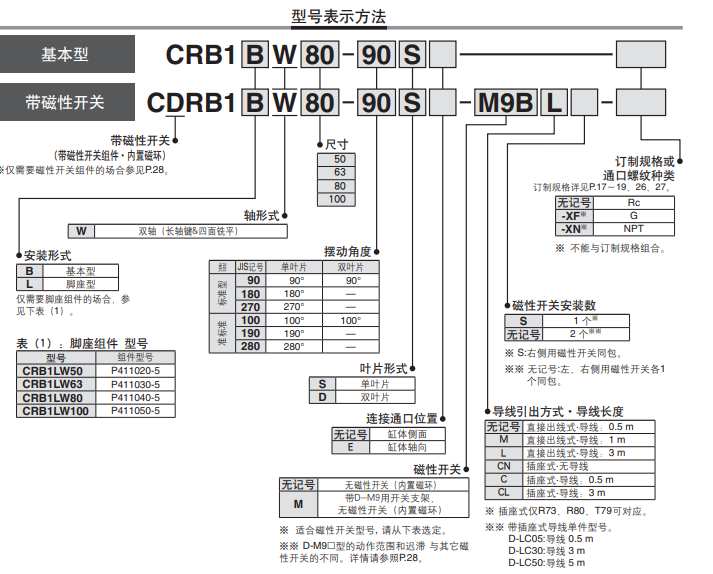

字段描述 字段取值 取值描述

内置磁环 D 内置磁环

安装方式 B 基本型

轴形式 W 双轴(长轴带键&四面铣平)

尺寸 80 80

可选项1 - 标准型

摆动角度 100 100°

叶片形式 D 双叶片

接管口位置 - 缸体侧面

可选项2 - 标准型

磁性开关型号 T79 无触点磁性开关, 直接出线式, 带指示灯, 2线式, 横引出, 导线长0.5m, 适用电压：DC24V(DC10~28V)

磁性开关个数 - 2个 或 无

订制规格 - 标准/Rc

缓冲形式 垫缓冲

气缸通口尺寸 1/4

通口螺纹的种类 Rc

角度调整单元 无角度调整组件

*低使用压力 0.15 MPa

*使用压力 1.0 MPa

保证耐压力 1.5 MPa

环境温度 5～60℃

给油 不给油式

允许径向负载 490 N

允许轴向负载 490 N

缸筒材质 铝合金

叶片轴材质 碳钢

端盖材质 铝合金

缓冲垫材质 橡胶缓冲

限位器材质 铝合金 / 树脂

规格

叶片形式

单.双叶片

尺寸

50

63

使用压力范围[MPa]

0.15 ~ 1.0

速度可调整范围[/90° ]

0.1~1

通口位置

缸体侧面或轴向

配管方法

螺纹拧入配管型

溢流通口配管口径

M5x 0.8

安装形式

基本型

扩展品

基本型、带磁性开关

允许动能

0.029 J

0.042 J
