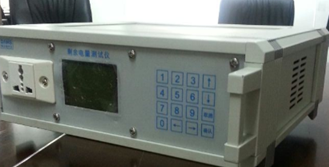

残余电压测量仪

电器残电器残余电压测量仪余电压测量仪

  本测量仪是根据国标以及IEC的有关标准的要求设计制造，用于测试各种低压电器、家用电器

           在工作结束后电压端子上的残余电压。仪器广泛适用于的生产厂以及科研和质检部

二、 主要技术参数：

1、工作电源 220V～（1±10%）50Hz/60Hz

2、工作环境 空气温度≤ 40 +℃相对湿度 ≤ 90 % 无腐蚀性气体的场所

3、测试输入/输出：90-264V～ 50Hz/60Hz

4、*电流：16A

5、断电精度：≤±1ms

6、绝缘内阻：≥100MΩ（DC500V）

7、输入电容：≤25pF（50Hz/60Hz）

8、符合GB8898-2011第9.1.6要求（IEC60065-2014）

9、定时器范围： 10 mS – 99.99 S

面板布局说明：

1、交流电压表，指示被测电器的运行电压。电压表有220V/110V两档。(该电压表为真有效值交流电压表)。

2、时间继电器，设定被测电器运行停止到测试之间的间歇时间。通常设定为1秒。

3、残余电压表，指示被测电器运行停止后的残余电压。

4、运行电压输出端子：不方便使用电源输出插座的电器可在这里输出运行电压

使用操作步骤：

1、在测试之前，先把被测试电器连接到运行电压输出插座或端子上。

2、根据电器所需的运行电压，设置好电压档位开关住置。接通电源，通过调整电压升、电压降按钮，把运行电压调好。

3、按下启动开关，＂运行＂灯亮。让被测电器运行一段适当的时间。

4、按下测试开关，＂测试＂灯亮。设定间歇时间的继电器计时，到设定时间后，开始残余电压测试程序并自动把读数锁定，这时＂测试＂灯灭，＂锁定＂灯亮。

5、记录数据。清除按钮，使仪器回复起始状态，为下一次试验做好准备。

五、注意事项：

1、仪器使用时应有良好接地。

2、在接通电源瞬间有较大冲击电流，必须为仪器提供足够的电源容量，以免起动时跳闸。

六、保用期限
