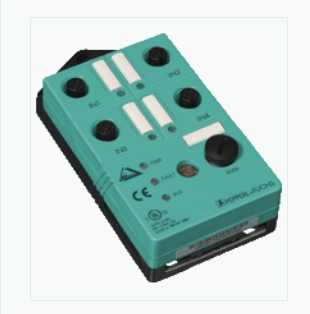

德国倍加福传感器模块VBA-4E-G2-ZA

德国倍加福传感器模块VBA-4E-G2-ZA

VBA-4E-G2-ZAJ-Y241077

产品特点

尤其适合于需要高抗振性的应用

AS-Interface 证书

通信监控

总线和输入的功能显示

传感器电源过载检测

技术参数节选  VBA-4E-G2-ZAJ-Y241077

产品阐述

G2 扁平模块

4 路输入 (PNP)

通用规格

从属设备类型 A/B 从属设备

AS-Interface 规格 V2.1

要求的主设备规格 ≥ V2.0

UL 文件编号 E223772

指示灯/操作方法

LED 故障 错误显示；红色 LED

红色：通信错误或地址为 0

红色闪烁：传感器电源过载

LED PWR AS-Interface 电压；绿色 LED

LED IN 开关状态（输入）；4 个黄色 LED

电气技术规格

额定工作电压 26.5 ...31.6 V，由 AS-Interface 供电

额定工作电流 ≤ 40 mA （无传感器）/* 240 mA

防护等级 III

浪涌保护 Ue：过电压类别 III， 安全隔离型电源 (PELV)

输入

编号/类型 4 路输入，可连接 2 线或 3 线传感器 (PNP)，直流

可选择 2 路用于 4 线传感器的输入 (PNP)，直流

电源 来自 AS-Interface

电压 21 ... 31 V

电流负载容量 ≤ 200 mA (TB ≤ 40 °C)，

≤ 150 mA (TB ≤ 60 °C)，过载保护和短路保护

输入电流 ≤ 8 mA（内部限制）

开关点 符合 DIN EN 61131-2 标准 （类型 2）

0（无衰减） ≤ 2 mA

1（衰减） ≥ 4 mA

指令符合性

电磁兼容性

指令 2014/30/EU EN 62026-2:2013

符合标准

防护等级 EN 60529:2000

输入 EN 61131-2:2007

AS-Interface EN 62026-2:2013

抗扰度 EN 61000-6-2:2005、EN 61326-1:2006、EN 62026-2:2013

编程说明

型材 S-0.A.2

IO 代码 0

ID 代码 A

ID1 代码 7

ID2 代码 2

数据位（通过 AS-Interface 运行） 输入 输出

D0 IN1 -

D1 IN2 -

D2 IN3 -

D3 IN4 -

参数位（可通过 AS-i 编程） 功能

P0 未使用

P1 输入滤波器

P1 = 0 输入滤波器开启，脉冲抑制 ≤ 2 ms

P1 = 1 输入滤波器关闭（默认设置）

P2 同步模式

P2 = 0 同步模式打开

P2 = 1 同步模式关闭（默认设置）

P3 未使用

环境条件

环境温度 -25 ... 60 °C (-13 ... 140 °F)

存储温度 -25 ... 85 °C (-13 ... 185 °F)

相对湿度 85 % ，无冷凝

气候条件 仅供室内使用

海拔高度 ≤ 2000 m 高于 MSL

污染程度 3

机械规格

防护等级 IP67

连接 缆线穿刺法

黄色扁平缆线

输入：M12 圆形连接器

材料

外壳 PBT

质量 100 g

拧紧扭矩，缆线密封接头 0.4 Nm

安装 安装板
