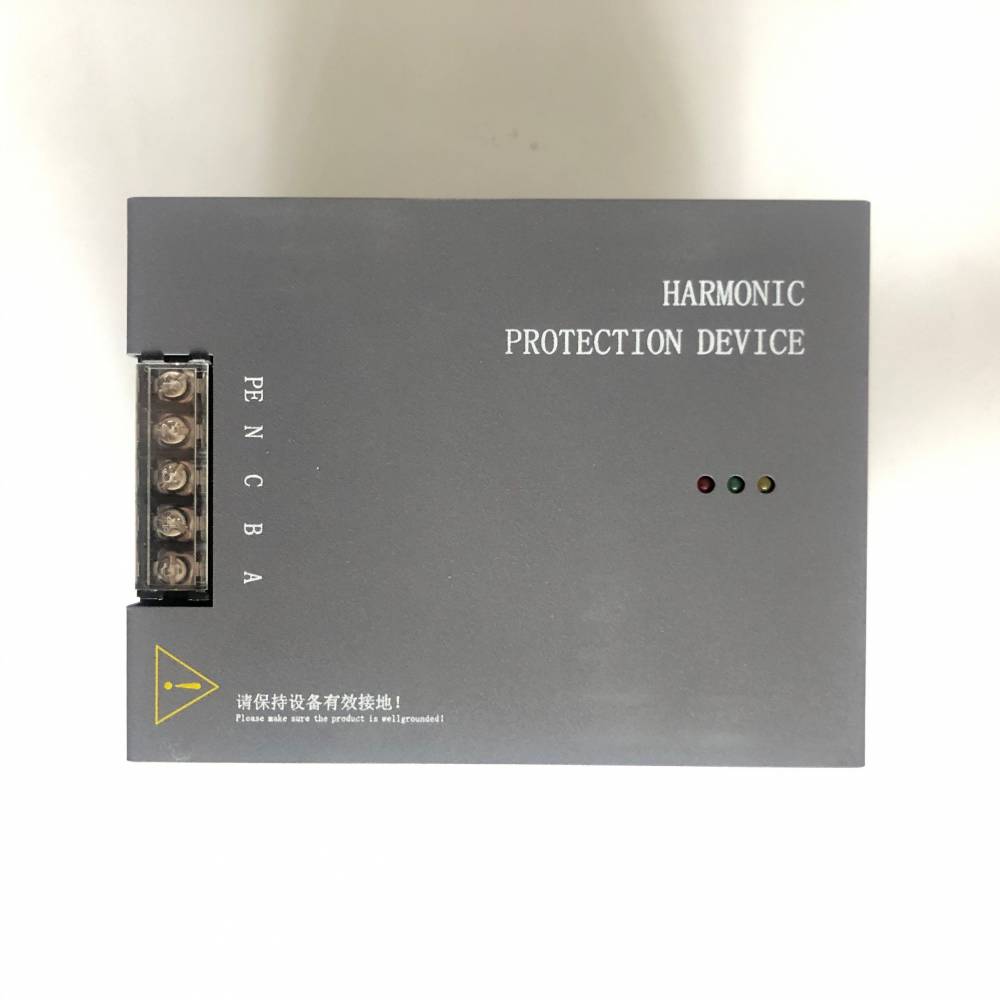

HPD99-3-0

            当电网中的谐波电流较大，以至于电压波形也产生畸变时，我们将其称之为电网被污染。电网的污染程度用电压波形畸变率来表示，简称THDu。按照GB/T14549-93《电能公用电网谐波》的规定：10KV电网的THDu应小于4%，400V电网的THDu应小于5%。

HPD99-3-0技术参数

额定电压/额定 AC 400V（三相）/50Hz±15

大脉冲电流值 12KA

滤波性能 吸收 3KHz10MHz

泄漏电流 1.2mA

安装 三相：35mm（导轨安装）

安装尺寸 126*105*80（长*深*高）

抗浪涌电流 对于300V的脉冲电压，脉冲电流不过1000A

电路连接 星型

绝缘电阻 ＞100MΩ

耐压 导电部分与外壳间承受2000VAC，时间1min，无击穿和闪络现象

电源 功率 小于1.0w

温升 小于10

HPD99-3-0功能：

该系列谐波保护器对用电设备产生的随机高次谐波、脉冲尖峰、电涌等具有和吸收作用，能有效滤除电压尖峰杂波、矫正畸变的电压波形、对谐波噪声进行消化和吸收、防止保护装置误跳闸、保证用电设备正常运行。

应用范围：

适用于电子计算机、精密仪器、微处理器以及其它数字化电子设备等。

HPD99-3-0 应用范围：

1.计算机电子设备、PLC、DCS、电器等芯片死机，寿命大幅缩水。

2.电源净化、可以谐波、尖峰杂波、电路噪音和静电等。

3.屏幕频闪

4.灯光频闪

5.数据网络堵塞

6.功率因数补偿设备所产生的问题

7.特殊（长）线路或投切重负载时的问题

8.保护装置的误跳闸

9.由于电能恶劣，用电装置电能利用效率，用电量，造成不必要的电费支出。

 谐波保护器内容

日常 定期

每半月 检查所有电力接驳点的松紧 每半年 检查主进线有无松动现象

检查周边温度 检查固定处安装处的牢固性

检查设备上的积尘 检查所有导线有无各种原因引起的损伤现象

注：HPD在正常工作中可能会因为电网电压波动过大、主电路临时通断电等而引起的外接微断跳开，此时只需断开电源，重新复合微断即可。
