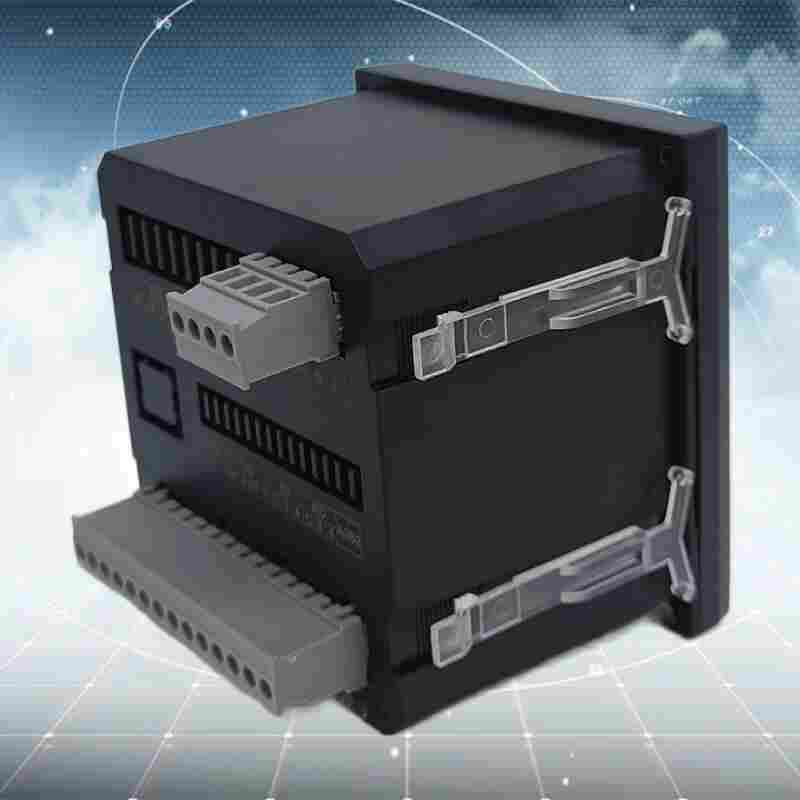

PMC-330B复费率电力仪表产品介绍
PMC-330B
多功能三相电压、三相电流、有功电度、无功电度表它采用三排LED显示方式,对所测量的三相电流、三相电压、有功电能、无功电能进行分页显示,同时具备2路电能脉冲的输出，可编程的设置键盘可实现对仪表参数的全部设置.作为多功能电力仪表的一个扩展产品，广泛应用于各种配电、计量和各种电量采集和传输系统中，具较高的性能价格比。
PMC-330B复费率电力仪表功能特点
准确度等级
有功电能0.5S级、无功电能2级
全电量测量
三相电压、三相电流、分相及有功功率、分相及无功功率、分相及视在功率、分相及功率因数、频率、需量
基波电量测量
三相基波电压、三相基波电流、分相及基波有功功率、分相及基波无功功率、分相及基波视在功率、基波功率因数
电能计量
双向有功/无功电能、四象限无功电能、视在电能、复费率电能（可选）
电能质量监测
谐波畸变率、谐波含有率、序分量、相位、不平衡度、平均值、电压波峰系数、电流K系数
数据记录
需量记录、/值记录
输入输出
电能输出脉冲、RS485通信接口、开关量输入、继电器输出和模拟量输出
PMC-330B复费率电力仪表技术指标
显示方式：可编程设置、切换或循环显示
输入参数
额定电压：AC 57.7V、100V、220V、380V
额定电流：AC 1A、5A
频率范围：45～65Hz
输入网络：三相三线、三相四线
测量准确度：电压、电流、有功功率、无功功率、视在功率：±0.5%
频率：±0.1Hz
功率因数：±0.01PF
有功电能：±0.5%
无功电能：±2.0%
启动：在额定电压，参比频率及COSφ=1.0的条件下，负载工作电流为0.001In时，仪表能启动并连续计量电能。
潜动：当施加115％额定电压，电流回路无电流时，仪表无电能累加及脉冲输出。
输出参数
脉冲输出：集电极开路的光耦输出,集电极开路电压VCC≤48、电流Iz≤50mA
脉 冲常数：10000imp/kWh或10000imp/kvarh。其意义为：当仪表累积1kWh 时脉冲输出个数为10000个，需要强调的是1kWh 为电能的2 次电能数据，在PT、CT 的情况下，相对的N个脉冲数据对应1 次电能为1kWh×电压互感器变比×电流互感器变比。
报警(开关量)输出：四路继电器常开触点，30VDC/1A,240VAC/1A(阻性负载)
开关量输入：四路干接点(内部自带＋5V电源）
模拟量变送输出：可同时提供四路输出
输出范围：DC0-20mA/4-20mA
可编程设定精度等级：±0.5%
过载：120%
有效输出
电流24mA
负载：Rmax = 400Ω
通讯接口：RS485，采用MODBUS_RTU通讯规约
波特率1200bit/s、2400bit/s、4800bit/s、9600bit/s可编程设定
安装使用说明
接线说明
当选用电压量程3×57.7/100V和3×100V时，应考虑使用外部PT，为了便于维护，建议使用接线排。
当选用电流量程1(2)A、1.5(6)A时，应使用外部CT。如果使用的CT上连有其他仪表，接线应采用串接方式，去除产品的电流输入连线之前，一定要先断开CT一次回路或者短接二次回路，为便于维护建议使用接线排。
要确保输入电压、电流相对应，相序一致，方向一致，否则会出现功率和电能等的数值和符号错误。
仪表可以工作在三相四线或者三相三线方式，用户应根据现场使用情况选择相应的接线方式。一般在没有中心线的情况下使用三相三线方式，在有中心线的情况下使用三相四线方式。需要注意的是现场的接线方式必须与表规定接线方式一致，否则仪表的测量数据不正确。
舜高智能售后服务政策
1、为客户免费提供产品安装指导和维护培训；
2、保证产品在3年内计量精度达到要求；建立客户档案，定期进行产品质量跟踪服务；
3、建立完善售前、售中、售后服务网络，实行本地化服务。解决用户在使用产品过程中遇到技术难题或其他问题时的后顾之忧；
4、24小时响应客户需求；
5、接到客户故障投诉后24小时到位为客户服务；
江苏舜高智能*研发生产PMC-330B复费率电力仪表，主要功能有：全点亮测量、电能计量、RS485通讯、数码管/液晶显示，外形美观，测量精度高、通讯稳定、模块化组合、导轨式安装、接线方便、全中文液晶显示。
