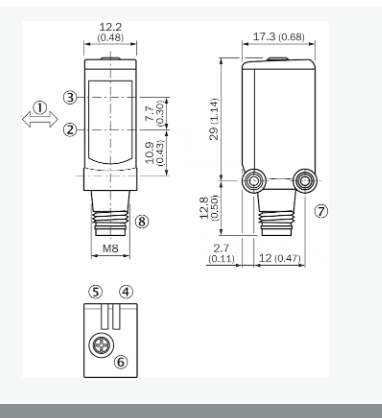

订货 WTB4S-3P3131 德国SICK传感器尺寸图

订货 WTB4S-3P3131 德国SICK传感器尺寸图

型号

 WTB4S-3P3131

工作原理 漫反射光电传感器

工作原理详细信息 背景抑制功能

*开关距离 4 毫米 ...120 毫米 1）

感应距离 10 毫米 ...120 毫米 1）

发射光束

光源 PinPoint-LED 2）

光源种类 可见红光

光斑尺寸（距离） 直径 2.5 毫米（50 毫米）

LED 特征值

轴长 650 纳米

设置 电位计，5 圈

工作电压 UB 10 V DC ... 30 V DC 1)

残余纹波 < 5 Vss 2)

电流消耗 20 mA 3)

防护等级 III

数字输出

类型 PNP

开关类型 亮通

输出电流 Imax. ≤ 100 mA

响应时间 < 0.5 ms 4)

开关频率 1,000 Hz 5)

设计构造 方形

结构型式详细信息 纤薄

尺寸(宽 x 高 x 深) 12.2 mm x 41.8 mm x 17.3 mm

接口 带插头的电缆，M8，3 针 1)

接口详细信息

导线横截面 0.14 mm²

导线直径 Ø 3.4 mm

电缆长度 (L) 100 mm 1)

材料

外壳 塑料, ABS

前镜 塑料, PMMA

电缆 塑料, PVC

重量 30 g

保护电路

A 6)

C 7)

D 8)

1) 限值.

2) 不得过或低于 UV 公差.

3) 无负荷.

4) 信号传输时间（电阻负载时）.

5) 亮暗对比度为 1:1 时.

6) A = UV 接口（已采取反极性保护措施）.

7) C = 抑制干扰脉冲.

8) D = 抗过载电流和短路保护输出端.
