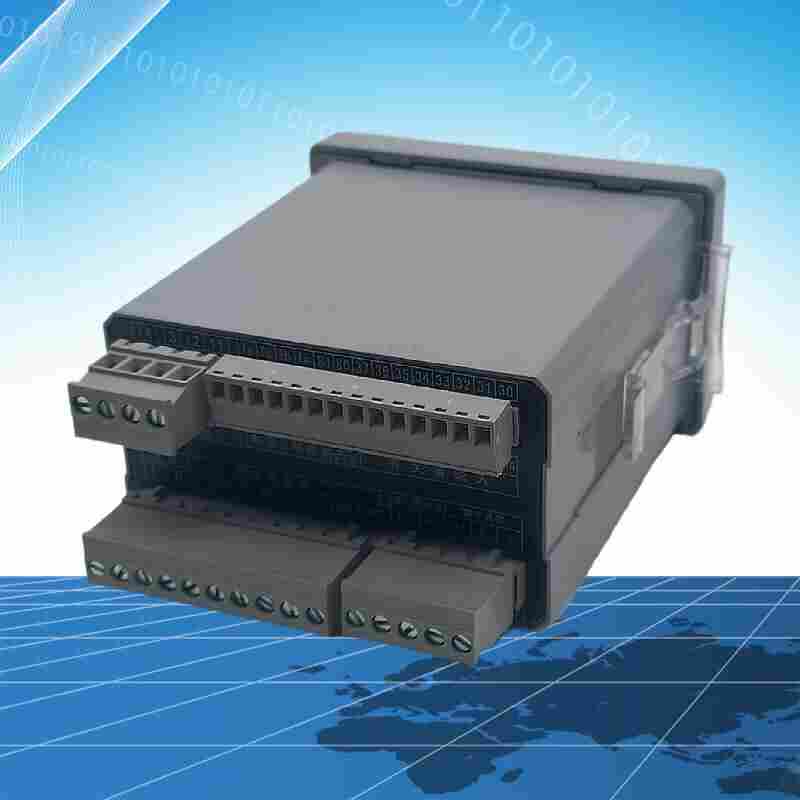

2022已更新YD2310FD-M-R马达保护器带485通讯
来源：江苏舜高智能科技有限公司
发布时间：2022-09-27 11:45:56
YD2310FD-M-R产品介绍
YD2310FD-M-R系列电动机保护测控装置，是由我司在结合生产电动机保护产品经验及充分研究产品、用户需求和低压抽屉柜的基础上开发的新一代全功能综合测控装置。该测控装置具有*的现场总线，基于微处理器技术，采用模块化结构；由微处理器来执行电动机监测控制功能，与接触器、软起动器、塑壳断路器配合为低压交流电动机及低压线路回路提供了一整套集控制、保护、监测和总线通讯于一体的解决方案。
电动机综合保护器采用*的微机技术与高性能的集成芯片，整机功能强大、性能优越。测试精度高，线性度好，分辨率高，整机抗干扰能力强，保护动作可靠。三相电流值，电压值及各类故障代号，显示于LED、LCD上、直观清晰。稳定性好，长期工作无须维护。
采用*的实时采样技术、配以MCU微处理器及E2PROM存储技术，实现参数设定，掉电后设定参数仍保存下来，勿须再设定。一机多用，可取代传统的电流互感器、电流表、电压表、热继电器和时间继电器等。
配有RS485串行数字接口，便于上位机（PC）进行数字通迅。
YD2310FD-M-R功能特点
具有过负载、电流不平衡、接地/漏电、欠电流、堵转、欠压、过压、欠功率、起动加速时等多种数字式保护功能，满足直接起动，双向起动、星/三角起动等起动方式；
丰富的记录功能，可记录多次故障发生时参数瞬时值，指导故障分析；
保护功能配置灵活，方便用户兼顾安全生产和连续生产的平衡；
保护控制模块与显示操作单元采用分体安装结构，安装/维护极为灵活；
实现电动机回路的三相电流、接地电流等多种电参数的测量；
可与RTU、PLC 及多种微机工控组态软件（iFIX、WinCC、Intouch、组态王、MCGS）实现网络通讯，构成分布式综合电力监控系统。
YD2310FD-M-R技术指标
保护功能
启动保护：在启动时间内，只对断相、过压、欠压、短路及三相电流不平衡进行保护。
过压保护：当工作电压高于工作电压的15%时，动作时间≤6秒。
断相保护：当任何一相断相时，动作时间≤2.0秒。
堵转保护：当工作电流达到整定电流的3~8倍时，动作时间≤2秒。
短路保护：当工作电流达到整定电流的8倍以上时，动作时间≤2秒。
不平衡保护：当任何两相间的电流值相差≥60%时，动作时间≤2秒。
欠流保护：当工作电流连续低于设定的欠流门限时，动作时间≤10秒。
过流保护：过流保护动作时间为反时限保护，动作时间可根据用户需要自行设定。
自启动功能：有此功能的保护器，需用户设置自启动时间，此时电动机不能通迅启动。
【标题】行业背景
在工农业生产用电动机械设备中，经常存在电动机长期“大马拉小车”和变载运行中的长期空载，造成了电能的有功和无功的严重损耗。
我公司生产的UL-E2型以及多功能节能电动机保护器（电机保护器）根据电动机在轻（空）载时，降低其端电压，能提高其功率因数和工作效率的原理。通过自动跟踪检测电机运行电压和电流的相位，根据相位分析电机负载状态，自动调整电机运行电压，使电机磁通量有效配合电机负载转矩，有效降低电机无功损耗，有功损耗、励磁损耗，提高电机工作效率，达到节能降耗目的。利用Y—△转换将电机轻（空）载时端电压降低为原来的3/3倍，电机铁损也降为原理的1/3（因电机的铁损与端电压的平方成正比）同时电机的电流也随之下降，因铜损与电流的平方成正比，所以铜损也随之下降，达到了节能的目的。
举例说明：JO2—52—4三相异步电动机有关数字如下：
Pe=10KWVe=380Vne=1452转/分Mfz=0.1Me在运转中如果将定子绕组由“△”形改为“Y”联接后，COSψ由0.2996提高到0.634，效率μ由66.7%提高到79.7%。定子输入功率由1514W将到1255W。 如每天轻载20小时，每年按300个工作日，则每年节约电能：
A=（1.514-1.255）×20×300=1554度
该装置节电效果显著，空载时，可将空载起动电流下降70%以上，使输入功率降低70%左右，空载运行功率降低47.6%，空载节电50%以上可达68%，特别是对那些经常处于低负载以及负载变化频繁的电动机，平均节电率在（16～40）%，提高了功率因数，降低了电网线损及变压器的铜损，不失为一种较理想的电机节电起动综合装置。
因此，电动机保护器（电机保护器）不仅能保证工农业正常生产，提高生产效率和经济效益，而且在节能事业中也有着重要意义。
