KDGK-6高压开关动特性测试仪

来源：上海徐吉电气有限公司
发布时间：2018-07-17 16:51:02

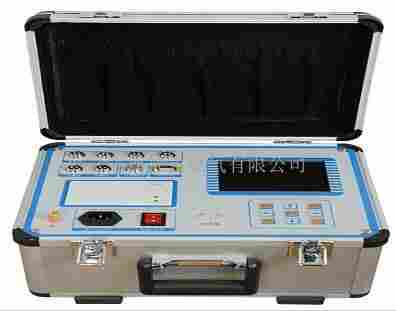

KDGK-6高压开关动特性测试仪产品介绍

KDGK-6高压开关动特性测试仪是上海徐吉电气有限公司生产销售KDGK-6高压开关动特性测试仪，

随着社会的发展，人们对用电的安全可靠性要求越来越高，高压断路器在电力系统中担负着控制和保护的双重任务，其性能的优劣直接关系到电力系统的安全运行。机械特性参数是判断断路器性能的重要参数。高压开关综合特性测试仪即（高压开关机械特性测试仪）是依据新的《高压交流断路器》GB1984-2003为设计蓝本，参照人民电力行业标准《高电压测试设备通用技术条件》第3部分，DL/T846.3-2004为设计依据，为进行各类断路器动态分析提供了方便，能够准确地测量出各种电压等级的少油、多油、真空、六氟化硫等高压断路器的机械动特性参数。高压断路器在电力系统中担负着控制和保护的双重任务，其性能的优劣直接关系到电力系统的安全运行。机械特性参数是判断断路器性能的重要参数。


KDGK-6高压开关动特性测试仪详细介绍

本目录是上海徐吉电气有限公司为您精心提供

1、仪器可自动识别断口分、合闸状态，并根据参考断口状态提示相对应的合、分操作。

  2、独立的12断口，可检测并提示断口的连接状态，方便用户检查接线。
  3、机内可存储50组测试结果。
  4、大屏幕液晶（320×240）LCD显示, 高级灰屏，阳光下不反光不黑屏，图文及汉字菜单   操作提示，人性化菜单式界面，操作简便。
  5、仪器具有强大的图形分析功能，实现波形和测量处理数据同屏显示，使测试过程更直观。
  6、机内带有延时保护功能，断路器动作后能自动切断线圈电压，很好的保护了断路器和测试仪器。
  7、本仪器可进行电动分合测试和手动分合测试。
  8、可进行高、低电压实验，自动寻找较低分或合闸电压。

  9、重合闸试验，可做合分、分合，分合分等参数测量。


1、时间测量：12路

            固有分闸（合闸）时间
            分闸（合闸）相内不同期
            分闸（合闸）相间不同期
            合闸（分闸）弹跳时间（弹跳次数）
            测试范围：0.1ms～999.99ms
            准确度：1%±（1%读数+2个字）
2、速度测量：刚分（刚合）速度
            时间段（行程段或角度段）平均速度
            测速范围：1mm传感器 0.01～25.00m/s，
            0.1mm传感器 0.001～2.50m/s
            0.5°角度传感器 1周波/ 0.5°
  3、行程测量：动触头行程（行程）
             接触行程（开距）
             过冲行程或反程（程）
             传感器：50mm，分辨率:0.1mm
             传感器：300mm（选配），分辨率:1mm
             360线传感器：360о，分辨率:0.5о
  4、电流测量：电流为合分闸线圈的较大电流值
  5、显示屏：320×240液晶屏，对比度可调
  6、数据存储：可存储50组测量数据
  7、打印机：高速热敏打印机
  8、交流电源 ：AC 220V ± 10%；50Hz ± 2%
  9、直流电源：输出电压：25～260V连续可调，输出电流：≤ 15A(短时)
  10、主机体积：380×280×140mm
  11、使用环境：  -10℃~+50℃
  12、相对湿度：≤90%
