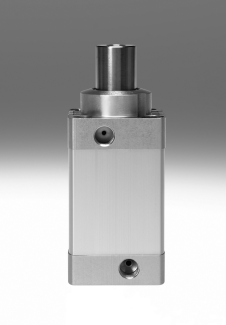

FESTO止动气缸的DFSP CN优点

FESTO止动气缸DFSP CN.PDF的优点

概览

• 类型：

– 柱销

– 柱销，带内螺纹

– 滚轮

• 单作用，拉

• 双作用，带弹簧，拉

• 双作用，不带弹簧

• 带或不带抗扭转

• 结构紧凑

• 传感器沟槽位于 3 个侧面

• 缓冲特性非常好，活塞杆导向

坚固，使用寿命长

• 快速方便地设置传送装置

• 可安全阻挡*重量为 90 kg

的工件托盘、栈板和包装箱

• 通过集成的接近开关感测，节

省空间

标准阻挡气缸，采用耳轴或滚筒设计。

带或不带抗扭转装置，带或不带内螺纹的套筒设计型式

带抗扭转装置的滚柱设计型式

结构紧凑

侧传感器槽

由于具有非常好的缓冲特性和坚固的活塞杆导轨，因而使用寿命长

安全停止工件支架、托盘和重量达 90 kg 的套件

弹性元件被视作直线弹簧，可从

许用冲击力得出许用冲击能量，

有助于阻挡气缸正确选型。阻挡

气缸不得在这个作用力下工作。

取决于需要阻挡的负载类型，建

议采用一弹性缓冲来缓冲冲击，

降低噪音水平，优化冲击能量。

主要技术参数

缸径  16 20 32 40 50

气接口 M5 M5 Gx Gx Gx

行程 [mm] 5 … 15 5 … 20 5 … 25 5 … 30 5 … 30

*循环速度 [Hz] 5

结构特点 活塞

活塞杆

活塞杆，带滚轮

缸筒

抗扭转

工作模式 双作用，带弹簧，拉

双作用，不带弹簧

单作用，拉

缓冲形式 两端带弹性缓冲垫

安装方式 通过通孔

通过内螺纹

通过附件

位置感测 通过接近开关

安装位置 任意
