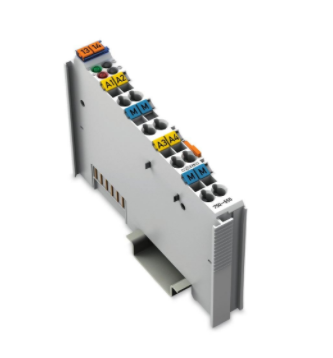

750-555 德国wago模拟量输出模块

  750-555  德国wago模拟量输出模块

该模拟量输出模块可接收4-20 mA标准信号。

输出信号经电气隔离，并以12位分辨率的形式传输。

由现场侧电源供电。

模块的输出通道具有一个公共接地电位。

模拟量输出数量 4

通道数量(模块) 4

信号类型 电流

信号类型(电流) 4 … 20 mADC

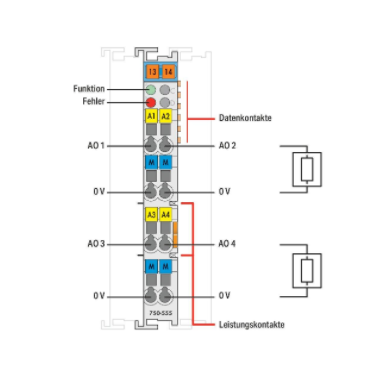

执行器连接 4 x (2线)

分辨率[位] 12Bit

连接技术：输入/输出 8 x 笼式弹簧接线单元(CAGE CLAMP®)

连接类型1 输入/输出

单股导线 0.08 … 2.5 mm² / 28 … 14 AWG

细多股导线 0.08 … 2.5 mm² / 28 … 14 AWG

剥线长度 8 … 9 mm / 0.31 … 0.35 inches

数据宽度 4 x 16位数据；4 x 8位控制/状态(可选)

负载阻抗 0 … 300 Ω或300 … 600 Ω (所有负载阻抗的电阻均相同)

典型转换时间 10ms

测量误差(基准温度) 25°C

测量误差，与上限值的*偏差 0.1%

相对于上限值的*温度误差 0.01%/K

输出误差，基准温度

输出误差，相对于上限值的*偏差 0.1%

相对于输出范围值的*温度误差 0.01%/K

典型恢复时间 100ms

供电电压(系统) 5 VDC; 通过数据触点

电流消耗(5 V系统电源) 60mA

现场侧供电电压 24 VDC (-25 … +30 %); 通过电源跨接触点(通过刀型触点供电；通过弹簧触点传输)

隔离 500 V系统/现场

指示灯 LED (A) green: function; LED (B) red: Error

输入电源跨接触点数量 2

外部电源跨接触点数量 2
