产品简介：

日本SMC CG1-Z 系列 气缸/标准型:单杆双作用

型号：CDG1BA63-75Z

杆端内螺纹标准化

磁性开关可操作性提高，易于调整位置

基本型中追加无耳轴安装用螺孔型

设定了杆端安装件、摆动底座安装件的型号(节省分别订购气缸和安装件的时间)

带磁性开关 (CDG1-Z系列: CDG1，CDG1W，CDG1K，CDG1KW，CDG1R，CDG1KR，CDBG1)

内置磁环 D 内置磁环

安装方式 B 基本型

形式 A 气缓冲

缸径 63 缸径 63mm

通口螺纹的种类 - 垫缓冲:Rc; 气缓冲:M5X0.8/Rc

气缸行程 75 气缸行程 75mm

杆端螺纹形状 - 杆端外螺纹

行程调整标记 - 无

气缸追记号 - 无防护套

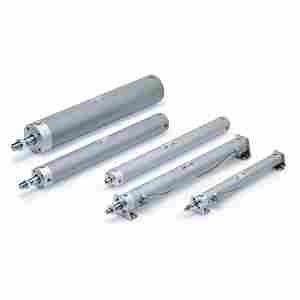

产品图片：

双行程标记 - 无双行程标记

气缸行程2 - 无气缸行程2

气缸追记号2 - 杆端外螺纹,无防护套

摆动底座 - 无

杆端安装件 - 无

磁性开关型号 - 无磁性开关

磁性开关个数 - 2个 或 无

订制规格 - 标准

其他特性：

配管口径 1/4

形式 气压式

动作方式 单杆双作用

杆端螺纹的种类 M

杆端螺纹尺寸 M18X1.5

低使用压力 0.05 MPa

高使用压力 1.0 MPa

保证耐压力 1.5 MPa

环境温度 -10℃～60℃

给油 不给油式

使用活塞速度 50～1000 mm/s

杆侧缸盖材质 铝合金

无杆侧缸盖材质 铝合金

缸筒材质 铝合金

活塞杆材质 碳钢

活塞材质 铝合金

缓冲垫材质 树脂

杆端螺母材质 碳钢

活塞杆直径 20 mm

0.2MPa理论推力IN 560 N

0.3MPa理论推力IN 840 N

0.4MPa理论推力IN 1120 N

0.5MPa理论推力IN 1400 N

0.6MPa理论推力IN 1680 N
