德国SICK电感式接近传感器的使用指导

德国SICK电感式接近传感器的使用指导

SICK施克的电感式接近传感器型号

WL24-2B430

WS/WE 160-F440

SRS50-HZA0-S21

UC4-13341

FX3-CPU000000

FX3-XT1084002

IM08-06NPS-ZT1

IM18-20NPS-NC1

SRM50-HZA0-S01

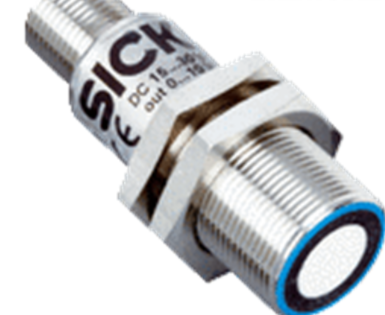

产品特点

设计构造 公制设计

螺纹尺寸 M18 x 1

直径 Ø 18 mm

抗压强度 ≤ 60 bar

触发感应距离 Sn 20 mm

安全接通距离 Sa 16.2 mm

安装在金属 非齐平

开关频率 200 Hz

连接类型 插头，M12，4 针

开关量输出 PNP

输出功能 常开接点

电气规格 DC 3 线

外壳防护等级 IP68, IP69K 1)

特殊特征 由不锈钢 V4A 制成的感应面, 耐清洗剂, 三倍触发感应距离, 可视化调节指示器, IO-Link

特殊应用 卫生和潮湿环境, 恶劣的使用条件

1) 根据 EN 60529.

机械/电子参数

供电电压 10 V DC ... 30 V DC

残余纹波 ≤ 20 % 1)

电压下降 ≤ 2 V 2)

（接近传感器）通电后开始工作前的延时 ≤ 40 ms

滞后 1 % ... 15 %

再现性 ≤ 5 % 3) 4)

温度漂移 (Sr) ≤ 10 %

电磁兼容性 根据 EN 60947-5-2

持续性电流 Ia ≤ 200 mA

通讯接口

通讯接口 IO-Link V1.0

通信接口详情 COM2 (38,4 kBaud)

过程数据长度 1 Byte

过程数据结构 Bit 0 = Sr reached

流程数据结构 A Bit 1 = Sa reached

折减系数

提示 这些数据仅作为参考，可能有偏差

钢铁 St37 （Fe） 大约 1

不锈钢 （V4A） 大约 0.4

铝 （Al） 大约 1

铜（Cu） 大约 0.85

黄铜 (Ms) 大约 1.3

短路保险 ✔

极性反接保护 ✔

通电脉冲保护 ✔

抗冲击与抗振性 30 g, 11 ms / 10 … 55 Hz, 1 mm

运行环境温度 –25 °C ... +85 °C

外壳材料 V4A 不锈钢, DIN 1.4404 / AISI 316L

材料，感应面 V4A 不锈钢, DIN 1.4404 / AISI 316L

壳体长度 63.5 mm

可用的螺纹长度 35 mm

*拧紧力矩 ≤ 50 Nm

供货范围

紧固螺母，不锈钢 V4A (2 x)

垫圈，不锈钢 V4A，带锁紧齿 (2 x)
