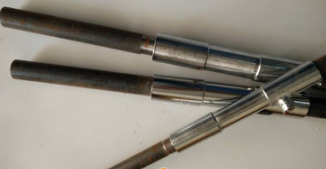

钢筋计的工作原理和安装方法

一、钢筋计的用途

GR-GJxxB 系列钢筋计广泛应用于桥梁，建筑、铁路、交通、水电、大坝等工程领域的钢筋应力测量，充分了解被测构件的受力状态。

二、钢筋计的特点

1、采用振弦理论设计，具有灵敏度与精度高、线性与稳定性好、成活率与可靠性高等优点。

2、全数字信号检测，长距离传输不失真，抗干扰能力强。

3、绝缘性能良好，防水耐用。

4、应力计内置温度传感器可直接测量测点温度（编号型或长效型），并对应力值进行温度修正。

三、技术参数

1、量程：±260MP

2、灵敏度：1με（0.1Hz）

3、使用环境温度：-20℃～﹢125℃

4、温度测量范围：-20℃～﹢125℃

5、温度测量：灵敏度 0.25℃ 精度：0.5℃

四、安装与使用

1、根据结构要求选定测试点。

2、将应力计平行结构应力方向安装。

3、(1)采用细匝丝将应变计捆绑在结构钢筋上，用螺纹与工程钢筋连接。

(2) 采用降温法与工程钢筋焊接。

4、将测试导线沿结构钢筋引出，并绑扎好。注意：应力计与测试导线应捆绑在结构钢筋的底侧面，以免导振时将应力计和导线损坏。

5、记录好每个测试点的应力计编号，并保存好记录资料。

6、根据测试要求进行测量，钢筋计直接测量*应变值，如果需要测试钢弦的频率可不连接蓝线（白线），且再次测量即可显示振弦频率（分辨率为0.1Hz），配备本公司智能读数仪即可直接显示应力值（MPa ），测量直观、简便、快捷。

7、配接本公司自动采集仪可实现无人职守测量。

应变与应力的计算公式为：

P=K×(εi-ε0 )

P 为应力值(单位 MP) K 为系数,ε0 为零点应变值(初读值), εi 为i 状态时应变值。本说明书*终解释权归长沙国瑞电子科技所公司所有。
