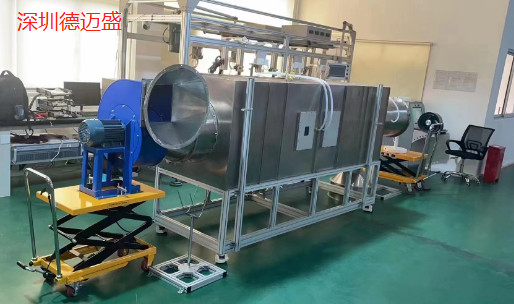

风机性能测试台风机测试

    风量测量试验装置是根据GB/T1236标准并采用日本*技术研发制造的风量测试系统。

其基本测试原理是：在测试风洞中模拟试品的实际工作状态（由辅助风机使试品出风口压力与要求的一致），然后测出风洞中喷嘴两侧的气压差，再由标准公式计算出此时对应的风速，*乘以喷嘴面积和相关流量系数而得出风量。

该装置采用计算机自动测控方式，自动安装试品和更换喷嘴。可以测绘静压与风量、风量与转速、电流、功率、效率等对应曲线。还可以对试品在吸入和排出

两种状态下进行测试。具有方便快捷、稳定可靠、重现性好等特点。满足相关产品的科研和生产过程中测试使用。

1.产品名称：风量测量试验装置

2.型号规格： DMS-FL01

3.标准依据: GB/T1236

4.适用产品: 工业通风机。

   2.测试系统

     主要构成：风量测试风洞、辅助风机、测控电气柜（包括变频电源、电参数测量仪、压力变送器、转速表等）、电脑、打印机、试品升降台、试品安装法兰及测试风管。

     系统功能：由计算机提示输入试品参数和测试相关数据后，便可实现全部自动测控功能：包括、风量测量；电压、电流、功率测量；转速测量、温湿度和大气压测量、测试过程提示、数据表格、相关曲线等。

    3.配电要求：用户须提供独立的配电开关，三相四线加地线供电：

                AC 380V，50Hz   *容量：3KVA

1）风机风量、风压、功率、电流、电压、转速、静压效率测试

2）空气净化器风量、风压、功率、电流、电压、过滤器阻力测试

3）新风机风量、风压、功率、电流、电压、过滤器阻力测试

4）系统软件集中采集，计量、数据处理、打印报告，并可以打印PDF报表，自动绘制曲线，数据可导出EXCEL格式

1.多喷嘴，需要做5个 - 正方形截面：喷嘴 1/3/5/9个分布喷嘴孔径：50/60/70/80/110等

主要技术参数指标

    1.试验室电源：AC 220V/AC 380V  50HZ；容量：3KVA

    2.试验室环境：20℃±5℃  湿度：30%--80%    大气压：常态

    3.测量风量范围： （10m3—1500m3）／h

    4.静  差  压：0—1000Pa  ±0.2%Pa

    5.电气参数：电压、电流、功率的测量精度为0.5级，数显仪表

                量程：电压  AC 0-300V

                      电流  AC 0--10A

    6.转速：  0-19999转/分 ±5RPM

装置构成要求

装置由本体和演算系统所组成。

1. 本体设备

1）风室

风室断面尺寸不大于：长1000×宽1000 mm×高1000mm（大概尺寸，以实际为准）

重量不大于：300kg

2）辅助风机

满足*1500ｍ^３／h 1000Pa

由变频器实现变速控制。

3）喷嘴

  喷嘴转换采用自动的方式，喷嘴室配有可打开和闭合的透明门，并提供足够的手动操作空间。

2. 演算系统

1）数据采集板 型号等

2）软件

① 采用的软件程序以装载到CPU中的方式提供。

电脑及周边设备：主机, 显示屏幕,
