产品简介：

德国费斯托FESTO ISO标准气缸DSBC-63-150-PPVA-N3

订货号：2125494

技术参数

行程

150 mm

活塞直径

63 mm

活塞杆螺纹

M16x1.5

缓冲

气动缓冲，两端可调

安装位置

可选

符合标准

ISO 15552

活塞杆端部

外螺纹

结构特点

缸径

活塞杆

缸筒型材

位置检测

通过接近开关

符号

00991235

派生型

一端活塞杆

工作压力

0.04 MPa ... 1.2 MPa

工作压力

0.4 bar ... 12 bar

工作模式

双作用

工作介质

压缩空气，符合 ISO 8573-1:2010 [7:4:4]

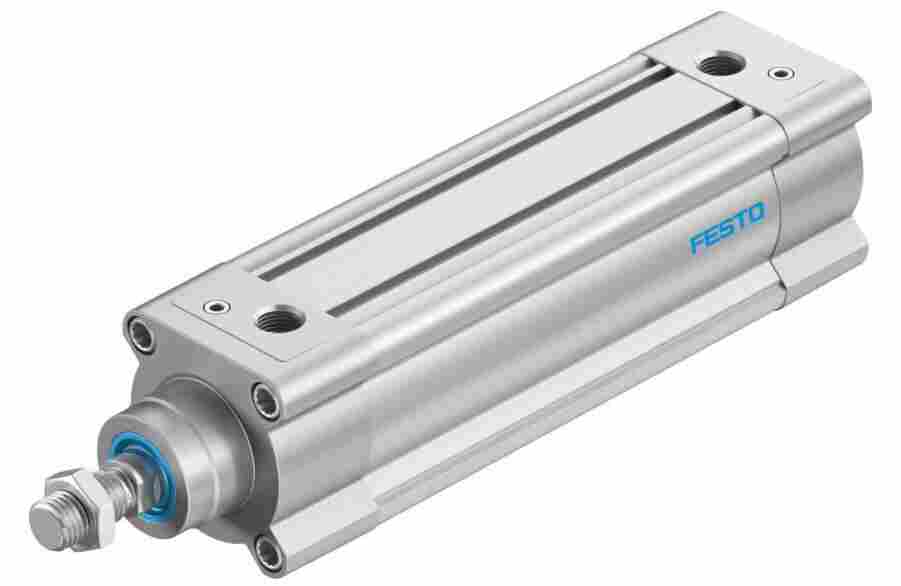

产品图片：

工作和先导介质说明

可用润滑介质工作（之后须一直润滑介质工作）

耐腐蚀等级 CRC

2 - 中等耐腐蚀能力

油漆湿润缺陷物质（PWIS）符合性

VDMA24364-B1/B2-L

环境温度

-20 °C ... 80 °C

端位的冲击能量

1.3 J

缓冲长度

22 mm

6 bar 时的理论力值，返回行程

1682 N

6 bar 时的理论力值，前进行程

1870 N

0 mm 行程的移动质量

430 g

每 10 mm 行程的额外移动质量

25 g

0 mm 行程的基本重量

1740 g

每 10 m 行程的附加重量

62 g

安装方式

要么：

通过内螺纹安装

带附件

气动接口

G3/8

材料说明

RoHS 合规

盖子材料

涂层压铸铝

活塞密封件材料

TPE-U(PU)

活塞材料

精制铝合金

活塞杆材料

高合金钢

活塞杆密封刮油器材料

TPE-U(PU)

缓冲器密封件材料

TPE-U(PU)

Cushioning piston material

聚甲醛

缸筒材料

光滑阳极氧化精制铝合金

螺母材料

镀锌钢

轴承材料

POM

有环螺钉材料

镀锌钢
