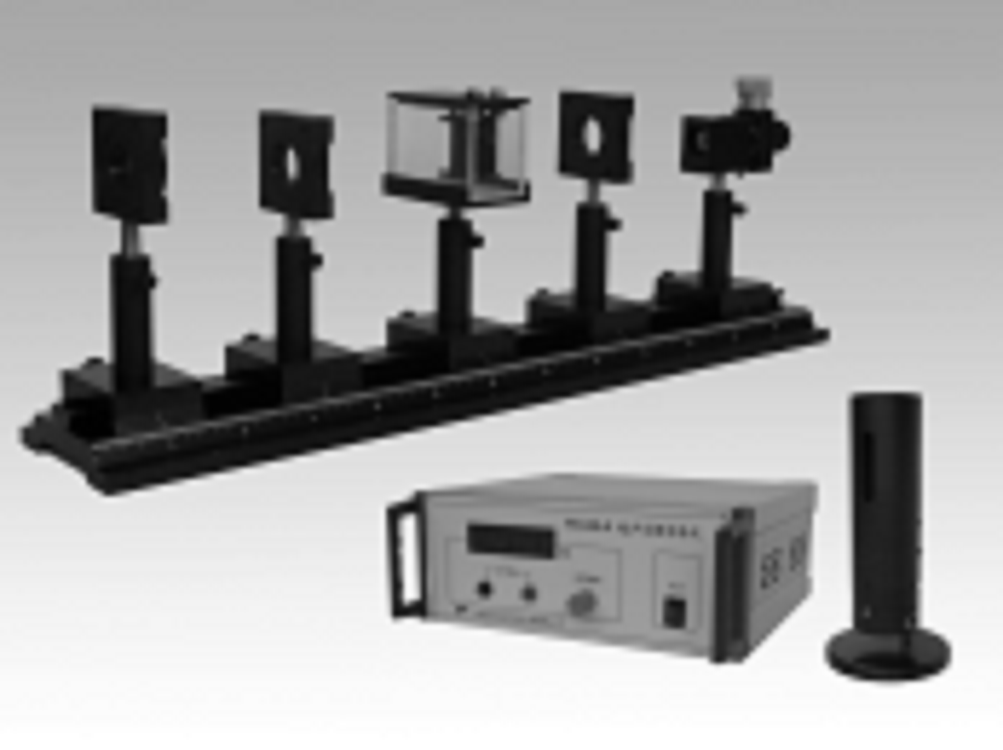

声光效应实验仪 型号HLD-SG-III库号M405163

库号：M405163

光波在液体介质中传播时被声波衍射的现象，称为声致光衍射（亦称声光效应），这种现象是光波与介质中声波相互作用的结果。声波调制了液体的密度，使原来均匀透明的液体，变成折射率周期变化的“声光效应”，当光束穿过时，就会产生衍射现象，由此可以准确测量声波在液体中的传播速度。
参数：
1、声信号源：共振频率约10.000MHz左右，分辨率0.001MHz；
2、光刻狭缝：缝宽0.04mm，缝长6mm；
3、透镜：通光孔径： 28mm，透镜焦距：157mm；
4、声池：长度80mm，宽度40mm，高度59mm；
5、测微目镜：测量范围：0－6mm，分辨率0.01mm；
6、光学导轨：长度650mm，长度测量分辨率1mm；
7、透镜外框：尺寸65mm*65mm，内孔M36*0.75,通光孔径30mm；
8、外立柱：高度75mm，内孔直径12mm，深度70mm；
9、采用燕尾槽式光学导轨，铝合金锻造，表面黑色阳极氧化；
10、采用钠光灯作光源，光源亮度高，使用寿命长，钠灯高度可调。
实验内容：
1、了解声光效应的实验原理；
2、利用声光效应测量液体中的声速；
3、学光路准直的调节以及读数显微镜的使用方法。

重量约10kg左右
