产品简介

背景抑制传感器 RLK28-8-H-2000-IR-Z/31/116

使用领域非常多的通用系列

耐噪音：在所有条件下都能可靠地运行

通过红外传输 LED 实现*小的黑白差

可编程时间功能 GAN、GAB、IAB 和作为双重功能提供的 GAN-IAB

通用电压型号

有可能的使用：

发射器和接收器位于同一外壳中，用于直接检测具有背景的传感器

掩蔽。标记检测范围之外的物体是通过在

发送器和接收器（2个接收器元素）。

物体的检测与表面结构，亮度和颜色以及亮度无关

的背景。

安装说明：

传感器可以直接用固定螺钉或支撑架（不随货提供）固定。

下面的表面必须平整，以防止在将其拧紧到位时外壳移动。

我们建议使用弹簧垫圈将螺母和螺钉固定到位，以防止传感器脱落

失调。

调整：

施加工作电压后，LED呈绿色点亮。

将传感器对准背景。如果黄色LED点亮，则应使用

检测范围调节器，直到黄色LED熄灭。

对象检测：

将要检测的物体放在所需的*检测范围内，并使光点对准该物体。如果

检测到物体时，黄色LED点亮。

如果不亮，则必须在电位计上调整检测范围，直到当

检测到物体。

清洁：

我们建议清洁光学表面并检查螺纹连接和其他连接

定期地。

打开接线盒

1）需要使用平头螺丝刀打开接线盒。将螺丝刀插入位于

印制的黑色门旁边的LED窗口带有刀片，一直插到此凹口的后面。

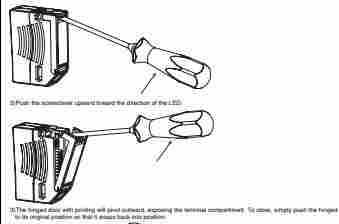

2）将螺丝刀朝LED的方向向上推。

3）带打印的铰链门将向外枢转，露出接线盒。要关闭，只需推动铰链门

到其原始位置，以使其恢复原位

安装说明：

传感器可以直接用紧固螺丝固定，也可以通过支架固定

（不包含）。

底座的表面必须平整，以免在拧紧时使外壳变形。它建议

用弹簧垫圈固定螺母和螺钉，以防止传感器未对准。

调整：

施加工作电压后，LED亮绿色。

将传感器与背景对齐。如果黄色LED亮起，则表示感应范围正在使用

减小扫描范围调节器，直到黄色LED熄灭。

对象检测：

将要检测的物体放在所需的*扫描距离和光斑上

对齐。如果检测到物体，则黄色LED点亮。

如果该指示灯不亮，则必须设置电位计的扫描范围，直到在检测到物体时将其检测到为止
