四通道可燃气体报警器 型号QA50-PLT200-4库号D406922

库号：D406922

PLT200系列气体报警控制器（以下简称控制器）可与我公司4-20mA电流输出的气体探测器组成工业用气体报警控制系统。

当空气中有被测气体或者液体挥发时，探测器即产生与空气中被测气体浓度成正比的电流信号，该信号传给控制器，控制器经处理后显示出被测气体浓度。当被测气体浓度达到或者过设定值时，控制器即发出声、光报警信号并输出有关控制信号，启动相应控制装置，从而避免重大事故的发生。

本产品采用模块化设计，即每一通道对应一台气体探测器，通过与适当的探测器配合使用，该产品可以监测可燃气体、毒性气体以及氧气等多种气体。

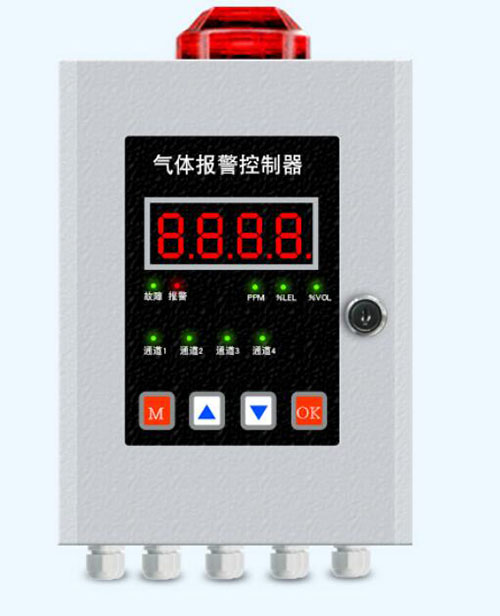

PLT200-4四通道报警控制器

PLT200-4

1.VCC:24V+

2.GND:24V-

3.SIG:4-20mA信号输入

接线提示：

1.将控制器的VCC端接探头的VCC端

2.将控制器的GND端接探头的GND端

3.将控制器的SIG端接探头的4-20mA

4.COM：继电器公共端 O：继电器常开触点 C：继电器常闭触点

5.继电器可外接设备，如电磁阀、风机等设备



LIGHT：外接报警灯(24V+)

SOUND：外接报警器(24V+)
