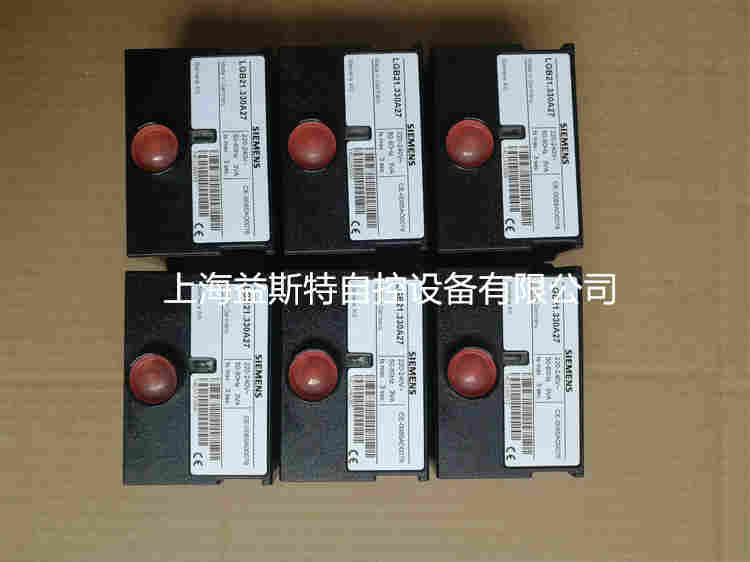

西门子燃烧控制器LGB21.230A27

西门子燃烧控制器LGB21.230A27

有远程复位

低电压监控

空气压力检测

故障代码指示功能

LGB...系列控制器特别适合于将燃烧控制器集成到其产品的 OEM 厂家。

西门子燃烧控制器LGB21.230A27用于一段或二段式燃气或燃油/燃气燃烧器在启动和间歇式运行期间的监测控制。根据选用的控制类型，其火焰监控是通过上海益斯特离子棒，强制通风燃油 / 燃气燃烧器的兰火焰探测器 QRC1...或一个 UV 火焰探测器（带辅助设备 AGQ2 …A27）。

LGB...燃烧控制器替代其早先产品 LFI7...和 LFM1...，并且带有相关的适配器。

参数特点：

型号：LGB21.230A27

能耗：3 VA

主要熔断：10 A (慢)

保护等级：IP 40, 在安装时, 除了连接区外 (接线柱底)

安装位置：随意的

重量大约：230 g

产地：德国

a.控制器单元和其他电缆必须与高压点火电缆分开安装

b.不要混淆相线和中线

c.安装开关、保险丝、接地等等，都要遵守当地的规则

d.必须确认不过接线柱所能允许的*电流量。(参考《技术手册》)

e.不要提供外部的主电压到燃烧控制器的控制输出。

f.从市电电源处用一个 all-polar 开关将燃烧控制器隔离出来，至少留有 3mm 的触点间隙

g.用一个公制螺和放松垫圈保护底盘下的接地套管。

h.在没有使用风机的情况下，一个 AGK25 必须被连接到控制器的接线柱 3 上，否则燃烧器不能可靠启动。
