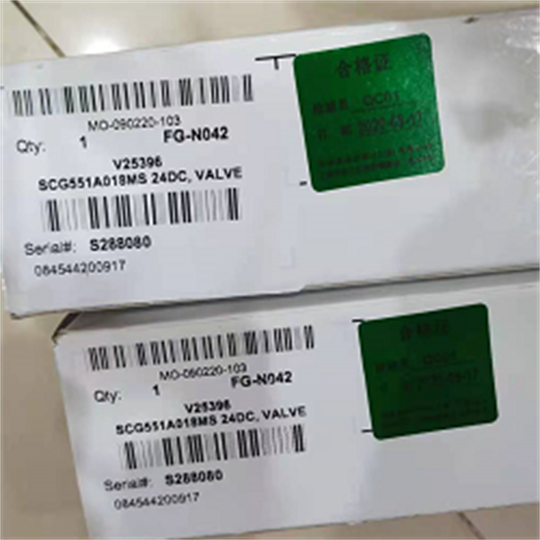

551系列常用款ASCO的电磁阀SCG551A001MS

551系列常用款ASCO的电磁阀SCG551A001MS

型号

SCG551A017MS

 SCG552A017MS

SCG552A005MS

EFG551H401MO

EFG551H417

NF8551A422

EFG551B401MO

NFG551A309

NF8553A317MO

基本参数

单、双线圈结构 ,先导式

电压：AC 或DC， 功率：2.5W（减功耗1/4）

美国ASCO电磁阀551接口：1/4 3/8 1/2（单位：英寸）

阀体材质：铝

压力：10公斤（总线高值）

美国ASCO电磁阀551介质、环境温度范围：- 25℃ to + 60℃

板接式（NAMUR），带手动复位装置

流量：Qv 6 bar   1/4   700l/min

ASCO阿斯卡551系列电磁阀用于气动阀门“开启”或“关闭”的电控操作。符合NAMUR连接标准，直接安装在气动执行器侧面，无需管子连接。根据仪表控制系统需要选择单电控或双电控。二位五通电磁阀配双作用式执行器。二位三通电磁阀配单作用式执行器。同时该产品有基本型(IP67)和防爆型，防爆级别为EXD II BT4，其防爆级别适用于工厂的易爆环境场所。也可根据需要选择合适的电压:24VDC、24VAC 50Hz220VAC 50Hz。

ASCO 551系列2位5通电磁阀产品选用要点1. 电磁阀选用主要控制参数为通径、设计公称压力、介质允许温度范围、接口尺寸等。2. 电磁阀是用电磁铁推动阀门的开启与关闭，通常用于口径在40mm以下的两位式控制中，尤其多用于接通、切断或转换气路、液路等。3. 阀门的密封性能是考核阀门质量优劣的主要指标。阀门的密封性能主要包括两个方面，即内漏和外漏。内漏是指阀座与关闭件之间对介质达到的密封程度。外漏是指阀杆填料部位的泄露，中口垫片部位的泄露以及阀体因铸造缺陷造成的泄露。外漏是不允许发生的。4. 电磁阀主要优点是体积小，动作可靠，维修方便，价格便宜。选择时需要注意根据工艺要求选择常开或常闭型。

ASCO两位五通双电控电磁阀工作原理:给正动作线圈通电，则正动作气路接通(正动作出气孔有气)，即使给正动作线圈断电后正动作气路仍然是接通的，将会一直维持到给反动作线圈通电为止。 给反动作线圈通电，ASCO两位五通双电控电磁阀则反动作气路接通(反动作出气孔有气)，即使给反动作线圈断电后反动作气路仍然是接通的，ASCO两位五通双电控电磁阀将会一直维持到给正动作线圈通电为止。这相当于“自锁”。 ASCO两位五通双电控电磁阀基于两位五通双电控电磁阀的这种特性，在设计机电控制回路或编制PLC程序的时候，可以让电磁阀线圈动作1~2秒就可以了，这样可以保护电磁阀线圈不容易损坏。

ASCO两位五通电磁阀通常与双作用气动执行机构配套使用，两位是两个位置可控:开-关，五通是有五个通道通气，其中1个与气源连接，ASCO两位五通电磁阀两个与双作用气缸的外部气室的进出气口连接，两个与内部气室的进出气口接连，ASCO两位五通电磁阀具体的工作原理可参照双作用气动执行机构工作原理。

ASCO两位五通电磁阀是用来控制流体的自动化基础元件，属于执行器;并不限于液压，气动。ASCO两位五通电磁阀用于控制液压流动方向，工厂的机械装置一般都由液压缸控制，所以就会用到电磁阀。
