泰克MSO46示波器 详情资料

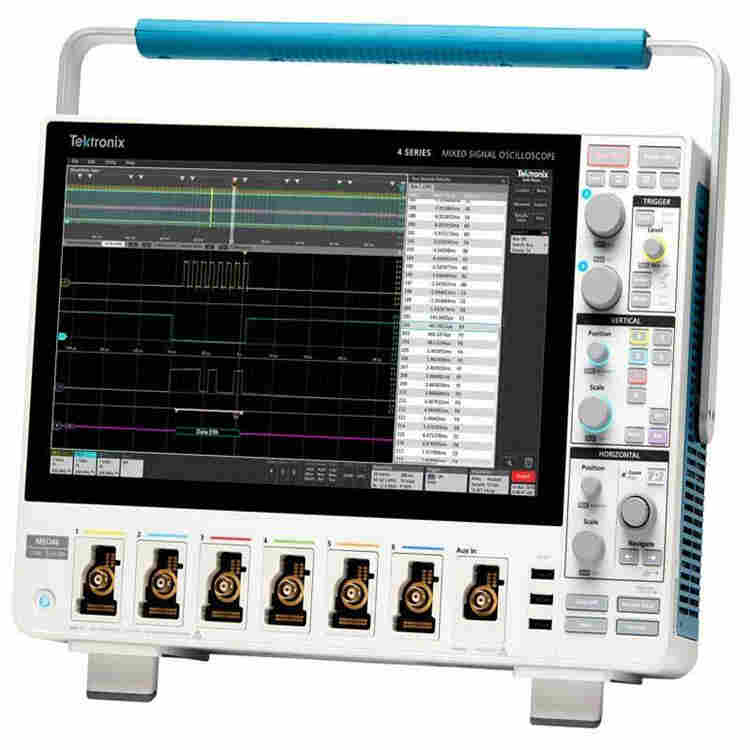

泰克Tektronix MSO46 示波器

全新4 系列混合信号示波器拥有同类产品中大的显示和更高的可用通道数，让您在有限的空间获得前所未有的洞察力。全新体验，符合工程师潜意识触摸操作的界面设计。

13.3 英寸高清显示屏

6.1 英寸 (15.5 cm) 深，适合有限的工作台空间

任何通道都可以显示波形、频谱或两者

任何一条输入通道都可连接逻辑探头来查看八条数字通道

所有通道均具备*的细节设计和准确的测量

12 位垂直分辨率（高分辨率模式下可达 16 位）

在所有模拟和数字通道上实时采样率高达 6.25 GS/s

高达 62.5 M 点记录长度

输入通道

4 或 6 路 FlexChannel 输入

每个 FlexChannel 提供一个模拟信号输入或者连接TLP058 探头实现 8 路数字逻辑输入

带宽1

200 MHz、350 MHz、500 MHz、1 GHz 或 1.5 GHz

采样率

在所有模拟/数字通道上实时采样率高达 6.25 GS/s

记录长度

31.25 或 62.5 M 点

垂直分辨率

12 位

高分辨率模式下高达 16 位

信号生成1

任意波形、正弦波、方波、脉冲、斜坡、三角波、DC 电平、高斯、洛伦兹、指数上升/下降、Sin(x)/x、随机噪声、半正矢、Cardiac

数字电压表2

4 位交流有效值电压，直流电压

直流 + 交流有效值电压

触发频率计数器2

8 位

高级分析

频谱视图的混合域分析

自动功率测量1

3 相功率测量1

协议支持3

10Base-T, 100Base-TX

CAN, CAN FD, LIN, FlexRay

I2C, SPI

MIL-STD-1553、ARINC 429

RS-232、RS-422、RS-485、UART

SPMI

SVID

USB 2.0 LS、FS、HS

显示器

13.3 英寸（338 毫米）

高清彩色 (1920 x 1080) 电容式触摸屏

尺寸（高 x 宽 x 深）

249 mm x 405 mm x 155 mm

(9.8 in x 15.9 in x 6.1 in)

重量

16 磅（7.3 千克）
