产品简介：

美国邦纳banner激光距离传感器LTF12IC2LDQ

激光漫射飞行时间传感器；范围：50-12000毫米

输入：12-30 V 直流；输出：模拟：4-20 mA；2 类激光

分立式：NPN/PNP可配置；一体式快速断开

零部件号： 94849

感应光束可见红色激光

力量直流电

大测量范围>1 米 - <=20 米

PC可配置不

传感模式（通用）接近

感应方式（详细）飞行时间

房屋风采长方形

设备类型传感器

主要外壳材料锌合金压铸

激光分类2级

输入输出模拟和离散

指标展示; LED

联系积分QD

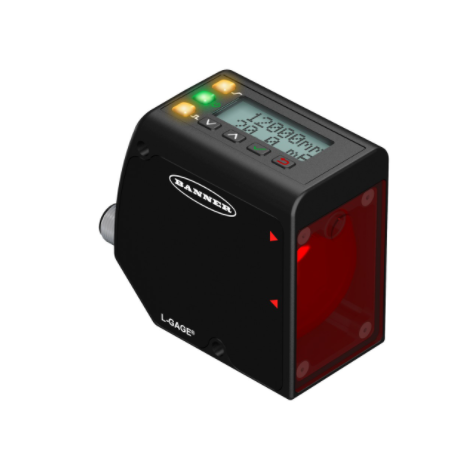

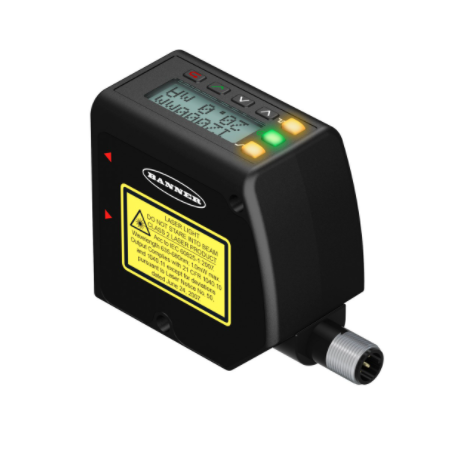

产品图片：

模拟输出配置4-20毫安

快速断开类型M12

模拟分辨率/离散重复性1个

大感应距离 (mm)12000

小感应距离 (mm)50

电源12-30 伏直流电

上电延迟（毫秒）2000

传感光束波长 (nm)660

调整按钮; 远程教导

温度影响 (mm/°C)0.25 毫米/摄氏度（典型值）

引脚数5个

振动MIL-STD-202G 要求。方法 201A（振动：大 10 至 60Hz，双振幅 0.06"，大加速度 10G）。

机械冲击IEC 60947-5-2 要求：30G 11 毫秒持续时间，半正弦波

输出饱和电压 NPN 输出< 1.6V @ 100ma

输出饱和电压 PNP 输出< 3V @ 100ma

模拟电流输出额定值1 kΩ 大值 @24 V dc，大负载电阻 = [(Vcc-4.5 V)/0.02 A] Ω

大离散（开关）输出 (mA)100

离散（开关）输出1 个 NPN/PNP 可配置

输出保护防止连续过载和短路

防护等级IP67

NEMA 评级NEMA 6

储存温度 (°C)-30 到 65

高工作温度 (°C)55

低工作温度 (°C)-20

大操作。非冷凝相对湿度 (%)90 在 55°C

窗口材料丙烯酸纤维

预热时间（分钟）15

短响应时间（毫秒）1.5

光斑尺寸（@参考距离）50 毫米时为 6.5 毫米，12000 毫米时为 12.5 毫米

模拟线性度 (mm)+/- 10

小窗口尺寸 (mm)10

离散输出迟滞 (mm)自动调整

激光控制是的
