扩音对讲电缆CB-15

扩音对讲电缆CB-15

一、 功用：

本规范适用于复杂的工业厂区内，安装Tough广播对讲系统(paging system)所需配线电缆。

二、扩音对讲电缆CB-15构造：

导体：电源线导体为美规2平方多股导线组成之软裸铜线，通信导体为0.75平方多股导线组成之软裸铜线，须符合CNS1346- C2030 软铜线之要求。
绝缘体：导体上连续紧密包以耐摄氏105度之PVC绝缘体，其厚度如图所示，厚度误差值为正负10%以下。
1. 单位种类：*对线为电源线由三芯14号线构成，三绞（Triplet）,三绞之方向采左（Z）纹，纹距应低于89mm（3.5”）以下，第二至七对线由18号线组成，每二芯构成双绞，绞距应低于63mm(2.5”)以下。

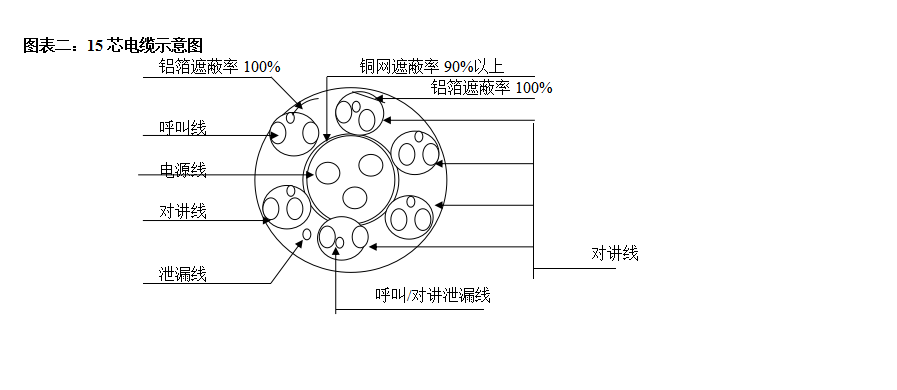

电缆芯集合：如图配列集合而成，电缆芯层采右（S）绞。
电缆遮蔽：*对绞线单独以铜纲被覆遮蔽，遮蔽率在90%以上，第二至七对绞线对外层采用铝箔加0.65m/m单心镀锡铜线遮蔽,遮蔽率为*，电缆遮蔽采用铝箔，遮蔽率为* 。
芯线色别：依图规定，每对之第二芯色别以白色绝缘体为底，再加以双直线印上1.5m/m以上宽之*芯色别，所印之色别应不易脱落。
PVC外体被覆：将集合完成之电缆以灰色耐摄氏105度PVC之绝缘体被覆之，其标准厚度如表一，误差值应在标准值之正负10%以下。

三、扩音对讲电缆CB-15电气特性：

2.绝缘电阻：各导体与地间（其它导体全部接地）以直流500V充电一分钟后。

测试其绝缘电阻须在100Ω/km以上。

绝缘耐压：各导体与地间（其它导体全部接地）加直流500V或50-60Hz之正弦波交流电压350V（R.M.S.）保持一分钟，不得发生绝缘破坏，导体与遮蔽层亦同。
电缆表面标志：

（1）“Tough SYSTEM CABLE 600V CB-15”（小四字号）。

（2）每米印有上述志、并印有实际米数量。

（3）CB-15电缆外直径不过20 mm；CB-19电缆外直径不过22 mm；CB-25电缆外直径不过25 mm。

（4）扩音对讲电缆CB-15盘外部标志：

电缆盘外部印刷“Tough SYSTEMCABLE 600V CB-15、CB-19、CB-25……

实际长度（300米一盘为标准）

四：图表一

线对号数	导体构成股数	色别		用途	绞法	绞距	PVC绝缘厚度	PVC被遮厚度	备注
线对号数	导体构成股数	*芯线	第二芯线	用途	绞法	绞距	PVC绝缘厚度	PVC被遮厚度	备注
1	19/0.36	红	白	电源及接地线（绿）	三绞	<0.89mm	<0.75mm	1.5mm灰色	绝缘与被覆厚度误差值为正负10%以下。 2.*对外层先以铜纲编织遮蔽，余各对集合之外层以铝箔加以0.6mm单心镀锡地线遮蔽。
2	16/0.254	蓝	蓝白	PAGE	对绞	<0.63mm	<0.70mm
3	16/0.254	橙	橙白	PARTY1	对绞	<0.63mm	<0.70mm
4	16/0.254	绿	绿白	PARTY2	对绞	<0.63mm	<0.70mm
5	16/0.254	棕	棕白	PARTY3	对绞	<0.63mm	<0.70mm
6	16/0.254	灰	灰白	PARTY4	对绞	<0.63mm	<0.70mm
7	16/0.254	黄	黄白	PARTY5	对绞	<0.63mm	<0.70mm
8	16/0.254	黑	黑白	SPARE&CONTROL	对绞	<0.63mm	<0.70mm
9	16/0.254	紫	紫白	TELEPHONE	对绞	<0.63mm	<0.70mm
10					对绞	<0.63mm	<0.70mm
11					对绞	<0.63mm	<0.70mm
12					对绞	<0.63mm	<0.70mm
