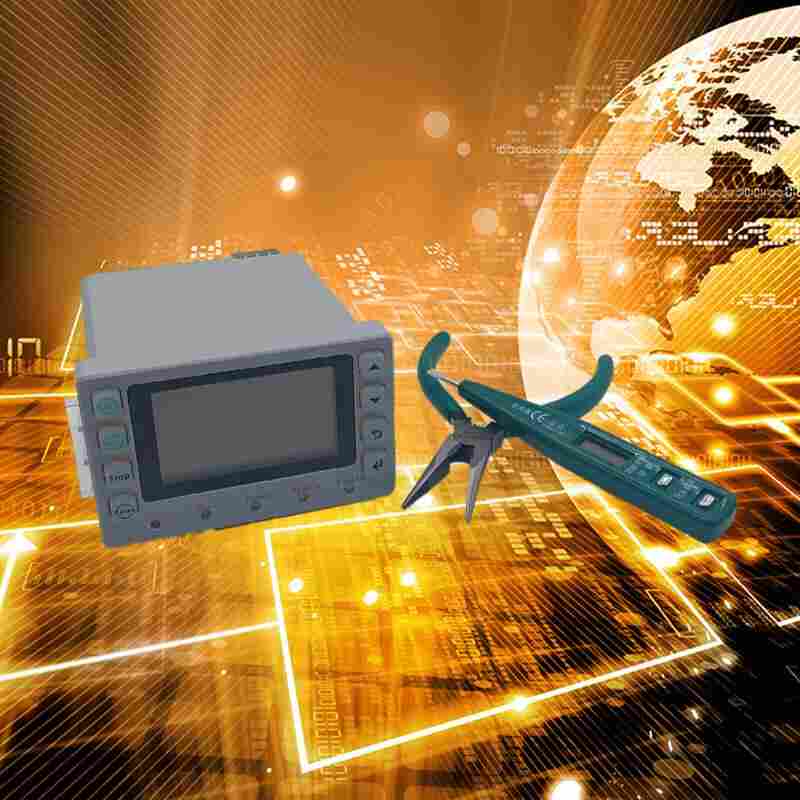

2022已更新ST571M-A-L-100-VMD漏电保护电动机保护器
来源：江苏舜高智能科技有限公司
发布时间：2022-09-27 13:18:49
控制器采集三相电流，三相电压，接地电流等数据，将这些数据计算后和控制器记录的各种保护功能整定信息进行比较，当符合保护动作条件时，驱动继电器输出，从而达到保护电动机的目的。
ST571M-A-L-100-VMD产品介绍
ST571M-A-L-100-VMD系列电动机保护测控装置，是由我司在结合生产电动机保护产品经验及充分研究产品、用户需求和低压抽屉柜的基础上开发的新一代全功能综合测控装置。该测控装置具有*的现场总线，基于微处理器技术，采用模块化结构；由微处理器来执行电动机监测控制功能，与接触器、软起动器、塑壳断路器配合为低压交流电动机及低压线路回路提供了一整套集控制、保护、监测和总线通讯于一体的解决方案。
系列电动机保护测控装置，是由我司在结合生产电动机保护产品经验及充分研究产品、用户需求和低压抽屉柜的基础上开发的新一代全功能综合测控装置。该测控装置具有*的现场总线，基于微处理器技术，采用模块化结构；由微处理器来执行电动机监测控制功能，与接触器、软起动器、塑壳断路器配合为低压交流电动机及低压线路回路提供了一整套集控制、保护、监测和总线通讯于一体的解决方案。
ST571M-A-L-100-VMD功能特点
1、保护功能：过流保护、 断相保护、 三相不平衡保护、堵转保护、短路保护、漏电保护、 过欠压保护、 接地故障保护、轻载保护。
2、显示监测：运行状态显示三相电流、故障时显示故障信息等。
3、控制功能：直接起动、正反转起动、星三角起动、直接旁路起动、自耦变压器压降起动、多方起动控制。
4、设定功能：可设定额定电流、启动时间、过欠压设定、三相不平衡百分比、漏电电流值、可设故障自动恢复时间或关闭、通讯地址。
5、具有DC-20MA标准模拟量输出，不需外接电源。
6、通讯功能：通过R485串行通讯与计算机可构成256台保护器常规保护控制网络。
7、高清的LED显示三相电流更直观，设置参数更方便。
ST571M-A-L-100-VMD技术指标
基础参数
1.继电器输出容量：/250V AC
2.起动延时时间设定范围：1-99S
3.过压保护：当电压过过压设定值时，动作时间≤10S
4.欠压保护：当电压低于欠压设定值时，动作时间≤10S
5.断相保护：当任意一相断开时，动作时间≤4S
6.三相不平衡保护：当 相的电流值＞0.8倍的额定电流，不平衡保护动作时间≤4S
7.堵转保护：当工作电流达到额定电流的3.5倍及以上时，动作时间≤1S
8.短路保护：当工作电流达到额定电流的8倍及以上时，动作时间≤0.2S
9.欠流保护：当电流小于欠流保护设定值时，控制器在30S内动作
10.过流保护：过流动作时间序号用户可根据实际需要自行设定
11.接地及漏电保护：当接地及漏电电流大于或等于设定电流值时，动作时间≤5S
12.过热保护：当温度高于过热设定值时，跳闸保护
输 出
模拟量4 20mA DC
通 讯
类型 Rs485
波特率 1200-9600bps
协议 MODBUS-RTU
功能 读出、写入设置参数读出实际测量值执行操作命令
电 源
ACDC 220V±10%， 50/60HZ; 整机功耗： ≤5W
环 境
运行温度 -25℃3~+55℃
存储温度 -40℃~+85℃
相对湿度 5%~95%(不结露）
【标题】行业背景
应用电子型电动机保护器淘汰JR0—16热继电器势在必行
早在1994年11月22日，*经贸委就发出第6号令《公布淘汰落后生产能力、工艺和产品的目录》中要求立即淘汰JR0—16系列热继电器。
1996年*“八部委”联合发出机械科（1996）768号文件《关于公布机械工业第十六批淘汰落后机电产品的通知》淘汰了（1954年）以来一直大批生产使用的JR0—16系列热继电器。
从1982年至1998年原*机械工业部会同*经贸委、计委、科委、技术局等有关部委联合公布了十七批淘汰耗能高、落后的机电产品项目，其中包括有JR0—16系列热继电器。通知要求1997年12月31日以前停止生产、销售和使用。1998年*“八部委”又联合发出机械科（1998）272号文件《关于公布机械工业第十八批节能机电产品推广项目的通知》把电子型电动机保护器（电机保护器）列为节能机电产品和替代热继电器的更新换代产品。
1999年1月22日经国务批准，*经贸委第6号令公布了《淘汰落后生产能力、工艺和产品的目录》中规定JR0—16系列热继电器是立即淘汰产品。1999年7月20日*质量技术局发出了质技监局监发（1999）174号《关于依法核查39家企业生产经销*明令淘汰产品的通知》对还在生产经销热继电器的非法单位给予严厉的查处，净化了电机保护市场，充分表明*对电机保护的研究开发与推广应用工作的重视，势在必行的替代热继电器。
