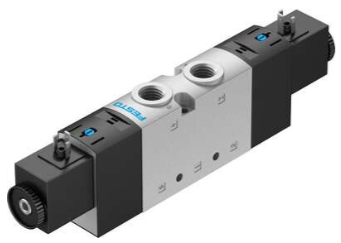

电磁阀

VUVS-L25-P53C-MD-G14-F8-1C1+G

8059144

通用阀,坚固耐用且使用寿命长

成本低,不受性能数据限制

可用作单个阀或成组式阀VTUS

电磁阀

VUVS-L25-P53C-MD-G14-F8-1C1+G

8059144

GTIN: 4

阀功能 三位五通中封式

驱动方式 电控

阀尺寸 26.5 mm

标准标称流量 1200 l/min

工作气口 G1/4

工作电压 24V DC

工作压力 0.25 MPa ... 1 MPa

工作压力 2.5 bar ... 10 bar

结构特点 活塞闸阀

复位类型 弹簧复位

c UL us - (OL)

防护等级 IP65

带插入式插座

符合 IEC 60529 标准

公称通径 6.5 mm

排气功能 带节流选项

密封原理 软密封

安装位置 可选

手控装置 锁定式

按钮式

先导类型 先导驱动

先导气源 内先导

流向 不可逆

符号 00991033

搭接 正重叠

b 值 0.4

C 值 5.2 l/sbar

关闭时间 42 ms

打开时间 13 ms

逆转开关时间 26 ms

持续通电率 *

0 信号的*正向测试脉冲 2000 µs

信号为 1 的*负向测试脉冲 3600 µs

线圈的特性参数 24 V DC: 3.3 W

允许的电压波动 +/- 10 %

工作介质 压缩空气，符合 ISO 8573-1:2010 [7:4:4]

工作和先导介质说明 可用润滑介质工作（之后须一直润滑介质工作）

抗振性 运输应用测试，严重性等级 2，符合 FN 942017-4和 EN 60068-2-6

耐冲击性 冲击测试，严重性等级 2，符合 FN 942017-5 和 EN 60068-2-27

耐腐蚀等级 CRC 2 - 中等耐腐蚀能力

介质温度 -10 °C ... 60 °C

先导介质 压缩空气，符合 ISO 8573-1:2010 [7:4:4]

环境温度 -10 °C ... 60 °C

产品重量 450 g

电气接口 类型 C

符合 EN 175301-803 标准

安装方式 在气路板上

带通孔

要么：

通风接口 非管式

先导排气口 82 M5

先导排气口 84 M5

气接口，气口 1 G1/4

气接口，气口 2 G1/4

气接口，气口 3 G1/4

气接口，气口 4 G1/4

气接口，气口 5 G1/4

材料说明 RoHS 合规

密封件材料 HNBR

NBR

外壳材料 压铸铝

带涂层

活塞式滑阀材料 精制铝合金

螺钉材料 镀锌钢
