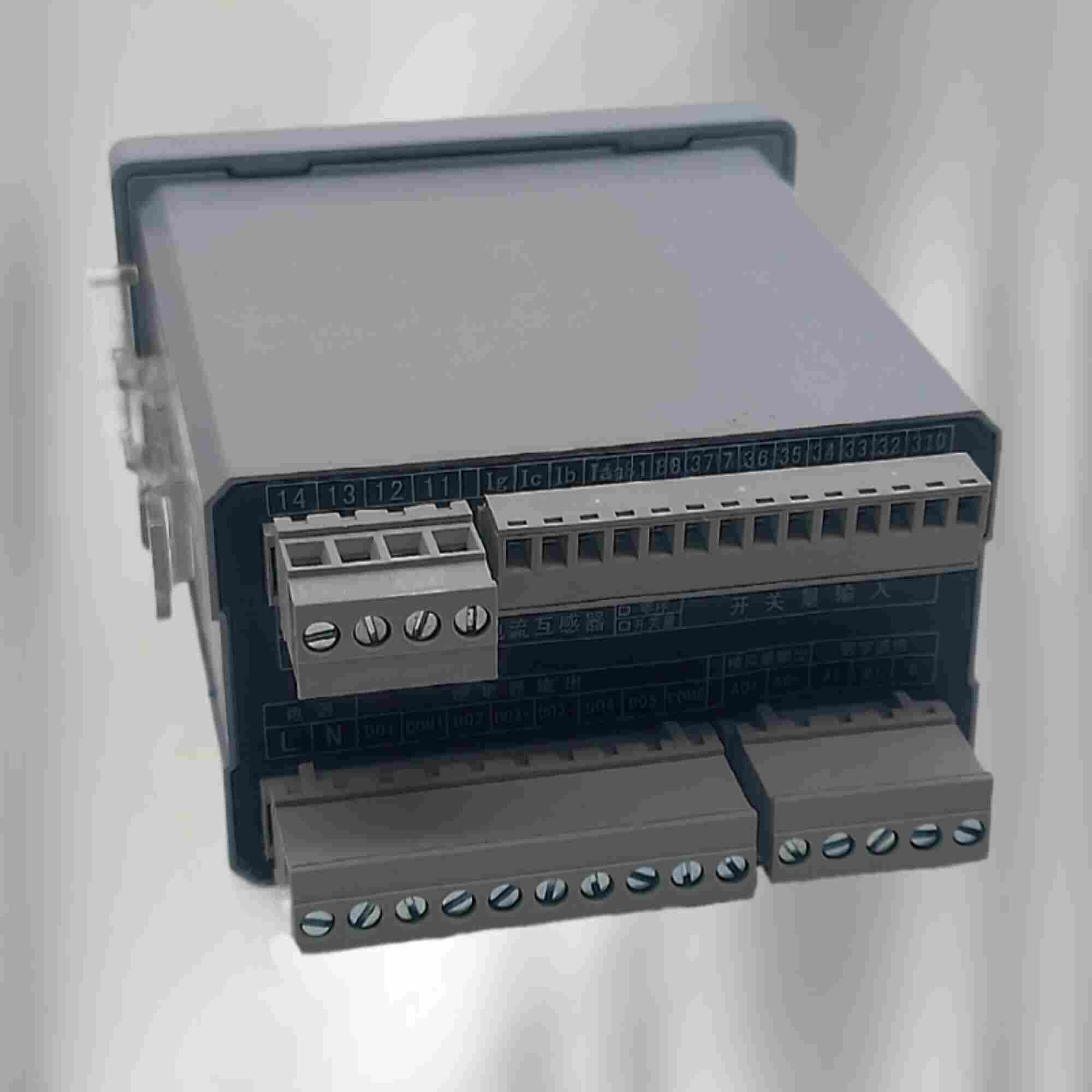

2022已更新M60-1SV1智能马达保护器
来源：江苏舜高智能科技有限公司
发布时间：2022-09-28 11:49:40
M60-1SV1产品介绍
M60-1SV1智能电动机保护器(以下简称保护器)，采用单片机技术，具有抗干扰能力强、工作稳定可靠、数字化、智能化、网络化等特点。保护器能对电动机运行过程中出现的起动时、过载、断相、不平衡、欠载、接地/漏电、阻塞、短路、外部故障等多种情况进行保护，并设有SOE 故障事件记录功能，方便现场维护人员查找故障原因。适用于煤矿、石化、冶炼、电力、船舶、以及民用建筑等领域。
本保护有RS485 远程通讯接口， D～20mA 模拟量输出，方便与PLC、PC 等控制机组成网络系统。实现电动机运行的远程监控。
系列电动机智能监控器（以下简称监控器）是我公司按IEC标准开发的智能化、数字化、网络化的监控器。具有抗干扰能力强、精度高、工作稳定可靠等特点。该产品基于微处理器技术，将*的网络通讯技术和分布式智能技术溶于 MCC 控制中心中，集的电机智能保护、运行状态监控、 电机运行时间积累记录及网络通讯于一体； 可以查看测量数据、故障信息管理、参数设定等并且能满足诸多启动方式。监控器可兼作数字表功能，能显示三相工作电流、电压和设定保护值等；在低压控制终端MCC柜1/4单元及以上各种抽屉柜中可直接安装使用。
M60-1SV1功能特点
1、保护功能：过流保护、 断相保护、 三相不平衡保护、堵转保护、短路保护、漏电保护、 过欠压保护、 接地故障保护、轻载保护。
2、显示监测：运行状态显示三相电流、故障时显示故障信息等。
3、控制功能：直接起动、正反转起动、星三角起动、直接旁路起动、自耦变压器压降起动、多方起动控制。
4、设定功能：可设定额定电流、启动时间、过欠压设定、三相不平衡百分比、漏电电流值、可设故障自动恢复时间或关闭、通讯地址。
5、具有DC-20MA标准模拟量输出，不需外接电源。
6、通讯功能：通过R485串行通讯与计算机可构成256台保护器常规保护控制网络。
7、高清的LED显示三相电流更直观，设置参数更方便。
M60-1SV1技术指标
测试范围：A、B、C 三相电流：0—999A。漏电流：0—999mA。
测量精度：1.5 级（I≤Ie 额定电流）。
保护触点容量：常开AC250/6A，常闭AC250/6A。
启动时间整定范围：1~ 99S，在启动时间内，对断相、漏电、短路、不平衡进行保护（默认值为10S）。
堵转保护：当三相电流均达到或过额定值的堵转电流时，动作时间≤0.5S（默认值为4Ie）。
短路保护：任意一相电流均达到或过8Ie 电流时，动作时间≤0.2S。
断相保护：任意一相断相时，动作时间≤2S。
不平衡保护：当三相电流中任意二相电流差比值≥不平衡系数，动作时间≤2S（默认值为60%）。
漏电保护：当电机漏电电流≥漏电流额定值，动作时间≤0.2S（默认值为50mA）。
过流保护：当电机的电流≥1.2Ie 时，保护器按反时过流保护，动作时间见图一（默认值为1）。
过压保护：工作电压≥过压电压额定值，动作时间≤5S。
欠压保护：工作电压≤欠压电压额定值，动作时间≤10S。
4~ 20mA 电流输出精度：0.3%F.S（20mA 对应额定值）。
【标题】行业背景
应用电子型电动机保护器淘汰JR0—16热继电器势在必行
早在1994年11月22日，*经贸委就发出第6号令《公布淘汰落后生产能力、工艺和产品的目录》中要求立即淘汰JR0—16系列热继电器。
1996年*“八部委”联合发出机械科（1996）768号文件《关于公布机械工业第十六批淘汰落后机电产品的通知》淘汰了（1954年）以来一直大批生产使用的JR0—16系列热继电器。
从1982年至1998年原*机械工业部会同*经贸委、计委、科委、技术局等有关部委联合公布了十七批淘汰耗能高、落后的机电产品项目，其中包括有JR0—16系列热继电器。通知要求1997年12月31日以前停止生产、销售和使用。1998年*“八部委”又联合发出机械科（1998）272号文件《关于公布机械工业第十八批节能机电产品推广项目的通知》把电子型电动机保护器（电机保护器）列为节能机电产品和替代热继电器的更新换代产品。
1999年1月22日经国务批准，*经贸委第6号令公布了《淘汰落后生产能力、工艺和产品的目录》中规定JR0—16系列热继电器是立即淘汰产品。1999年7月20日*质量技术局发出了质技监局监发（1999）174号《关于依法核查39家企业生产经销*明令淘汰产品的通知》对还在生产经销热继电器的非法单位给予严厉的查处，净化了电机保护市场，充分表明*对电机保护的研究开发与推广应用工作的重视，势在必行的替代热继电器。
