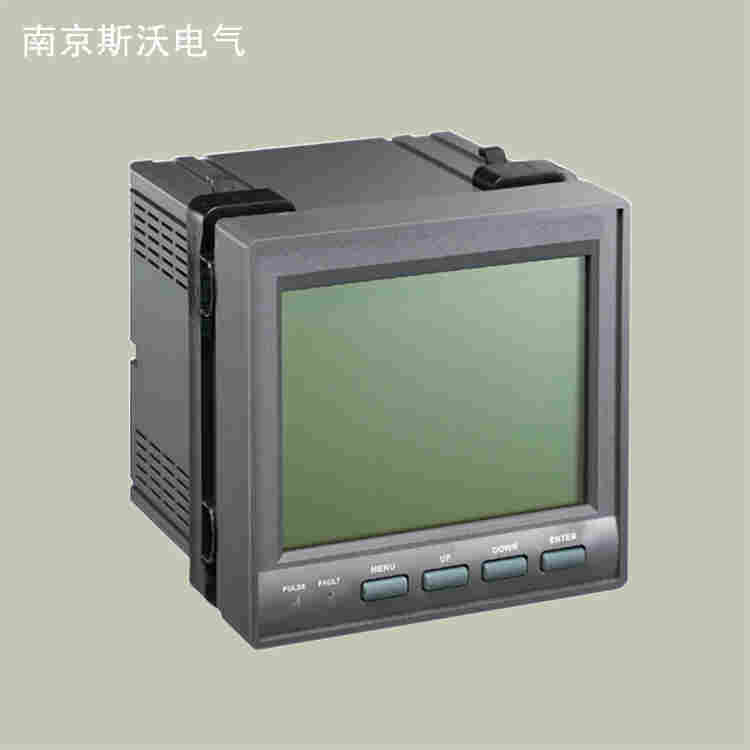

PD866EY-760F多功能电表使用全境直达2022已更新

南京斯沃PD866EY-760F多功能电表使用发展前景

销189陶5244工6334售|1889年，匈牙利岗兹公司一位德国人布勒泰制作成重量为36.5kg的世界上块感应式电能表。从此，感应式电能表在电能计量应用中占据了重要地位。这块感应式电能表的电压铁芯重6kg，由于它没有单独的电流铁芯，因此电压铁芯的电抗就做得很大，体积也就很大了。为了减少尺寸和重量，人们开始研究把电压与电流磁路分开，采用了独立电流铁芯，从而大大缩小了其体积。另外，在解决内相角的问题上，还使用过人工线路和合成磁场的方法。到1890年以后出现了带电铁芯的电能表，然而转动元件仍是一铜杯，反作用力矩的产生是依靠交流电磁铁。直到十九世纪末期才逐步开始采用直流磁铁，降低了旋转速度，增加了力矩，采用浇铸零件，改进了计数机构，同时采用了一个圆盘代替了原来一个盘一个杯的转动元件，并且使用铝盘来代替铜盘。

|由于机械式电能表存在如下缺点：计量准确性差，不符合商品的交易准则；功耗大，无偿损失严重；计量宽度有限，不能胜任计量峰谷特性的用电负荷；运行特性较差，工作条件对误差影响大；性较差常引发漏电、火灾等事故；计量方式落后，不适应现代科学管理的需求；加之机械式电能表设计使用寿命太短。所以，随着科学技术的不断发展，目前所使用的机械式电能表，已不能适应用电客户的需求和电力企业改革发展的需要。这样，技术含量高、优点多的电子式电能表也就应运而生，而被电力系统大力推广使用。

PD866EY-760F执行标准
GB9969.1-1998 工业产品使用说明书 则
GB/T9092-1998 费率和负载控制时间开关(idtIEC61038:1990)
第1部分:通用要求(idtIEC1010-1:1990)

PD866EY-760F功能模式

>电能脉冲
本装置提供有功、无功电能计量，2路电能脉冲输出功能和RS485的数字接口来完成电能数据的显示和远传。
集电极开路的光耦继电器的电能脉冲（电阻信号）实现有功电能（吸收）和无功电能（感性）远传，采用远程的计算机终端、PLC、DI开关采集模块采集仪表的脉冲数来实现电能累积计量。另外此输出方式还是电能的精度检验的方式（*计量规程：标准表的脉冲误差比较方法）。
1）．电气特性：集电极开路电压 VCC≤48V、Iz≤50mA 。
2）．脉冲常数：根据不同的额定电压和电流配置如下

>数字通讯
同我公司其它系列仪表一样，96型表提供串列异步半双工RS485通讯接口，采用MODBUS-RTU协议，各种数据信息均可在通讯线路上传送。在一条线路上可以同时并联多达32个网络电力仪表，每个网络电力仪表均可设定其通讯地址（Address No.），不同系列仪表的通讯接线端子号码不同，通讯连接应使用带有铜网的双绞线，线径不小于0.5mm。布线时应使通讯线远离强电电缆或其他强电场环境，采用T型网络的连接方式，不建议采用星形或其他的连接方式。

>MODBUS_RTU通讯协议：
MODBUS协议在一根通讯线上采用主从应答方式的通讯连接方式。首先，主计算机的信号寻址到一台地址的终端设备（从机），然后，终端设备发出的应答信号以相反的方向传输给主机，即：在一根单独的通讯线上信号沿着相反的两个方向传输所有的通讯数据流（半双工的工作模式）。

MODBUS协议只允许在主机（PC，PLC等）和终端设备之间通讯，而不支持独立的终端设备之间的数据交换，这样各终端设备不会在它们初始化时占据通讯线路，而仅限于响应到达本机的查询信号。

PD866EY-760F同系列型号

CYZD-AI1L，PMC-33M-A，Acuvim-302，ACCON861H，ACCON811D，PMC-51V，
PZ80L-AI，pd204e，PMAC725B-H，PD204Z-3S7，PD800，DZ81-MK9C-U，
PD194E-9S9，CDM-2011，PMC-D726M，HIGDM6200，DTM-733，XJ9100HA，
PMAC725A-H，PZ83E-D3+M，PZ42L-E3，EM600S96-T-DI4，ROFY686，HIGDM4100，
ACCON812D，LCM-101，HCH2000，PD810H-B1L，PD194Z-3S4，DTSD2332-9N，

【主变量】-项目案例
项目名称：北京故宫博物
接入设备：项目共计采用了南京斯沃电气30余台多功能表+120台数显表。
项目概述：此次配电柜改造项目的实施，降低了线下巡检频次，提高了故障响应速度，同时更易保障效果，监测现有巡检方式中不便于监测的异常数值。

【项目设计说明】

PD866EY-760F装置默认具有三相电压、三相电流、有功功率、无功功率、视在功率、分相有功功率、分相无功功率、分相视在功率、分相功率因数、系统频率、四象限电能，电压电流相角的测量与计算功能，5路定值越限报警功能。另外还可选配复费率电能、需量、电压偏差、频率偏差、电压和电流不平衡度、电压和电流谐波畸变率、电压电流2~51次谐波分量、奇次谐波畸变率、偶次谐波畸变率、电压谐波因数、电压波峰因子、电流K系数、电压波动和闪变、电压骤降等的测量与计算功能，PD866EY-760F可扩展大容量数据存储功能，保存至少半年的负荷数据(电压、电流、有功功率、无功功率、电压线频率)。
PD866EY-760F可选2路继电器控制输出，可扩充至4路。
可选共4路开关量输入功能，可扩充至6路。
可选1路模拟量输出功能，可扩充至3路。

PD866EY-760F行业需求

|智能电表作为智能电网建设、泛在物联网建设的基础设备，是高级量测体系的重要组成部分。智能电表的安装、使用有效推动了电量全自动采集和“多表合一”等，对改善公用事业行业的便利性、友好性发挥了积极的促进作用。在 2019 年 3 月召开的泛在电力物联网建设工作部署会议上，*电网计划到 2021 年初步建成泛在电力物联网，实现业务协同和数据贯通，初步实现统一物联管理，实现涉电业务线上率达 70%，初步建成公司级智慧能源综合服务平台，基本实现对电网业务与新兴业务的平台化支撑。
|多功能电表今后将得到重点发展，这种表目前主要用于发电厂，变电站和各大用户，今后则将扩大应用到一般用电大户，甚至扩大到普通三相表用户中，这就意味着小用户电表市场容量将进一步扩大。此外具有远程抄表功能的电子表今后也将逐步发展，成为市场主流。
