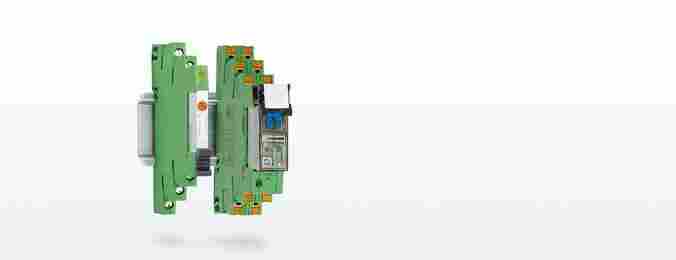

PLC-RPT- 24DC/21/MS
来源：江苏聚鑫慧自动化有限公司
发布时间：2021-08-04 20:51:21
PLC-RPT- 24DC/21/MS 德国菲尼克斯PHOENIX CONTACT继电器由江苏聚鑫慧自动化有限公司销售德国菲尼克斯PHOENIX CONTACT继电器，德国菲尼克斯PHOENIX CONTACT控制器，德国菲尼克斯PHOENIX CONTACT传感器，德国菲尼克斯PHOENIX CONTACT接线端子，德国菲尼克斯PHOENIX CONTACT线缆等一系列原装进口产品。
PLC-INTERFACE，包括PLC-BPT.../21底座端子，采用插拔式连接，带有配备功率触点并使用手动操作的插拔式微型继电器，1个转换触点，12 V DC输入电压
优势
- 薄型设计
- 通过V8适配器实现有效的系统连接
- RT III密闭继电器
- 线圈和触点之间安全隔离，符合DIN EN 50178
- 功能型插入式桥接片
- 集成式输入模块与干扰抑制模块
| Orderkey | 2909666 |
|---|---|
| 包装单位 | 10 STK |
| Sales key | CK623A - |
| 目录页 | 页 365 (C_5_2019) |
| GTIN | 4 |
| 单件重量（不含包装） | 31.270 g |
注意
使用限制
EMC：A类产品，参见下载区内的制造商声明
返回顶部
| 使用限制 | EMC：A类产品，参见下载区内的制造商声明 |
|---|
注意事项
注释类型
操作注意事项
注意事项
当相邻模块的相同接线端子间电压大于250 V (L1, L2, L3)时，要插入隔离板 PLC-ATP。电位桥接时采用 FBST 8-PLC... 或 FBST 500...。
返回顶部
| 注释类型 | 操作注意事项 |
|---|---|
| 注意事项 | 当相邻模块的相同接线端子间电压大于250 V (L1, L2, L3)时，要插入隔离板 PLC-ATP。电位桥接时采用 FBST 8-PLC... 或 FBST 500...。 |
尺寸
宽度
6.2 mm
高度
80 mm
深度
94 mm
返回顶部
| 宽度 | 6.2 mm |
|---|---|
| 高度 | 80 mm |
| 深度 | 94 mm |
环境条件
环境温度（运行）
-40 °C ... 60 °C
环境温度（存放/运输）
-40 °C ... 85 °C
保护等级
RT II (继电器)
IP20 (继电器底座)
返回顶部
| 环境温度（运行） | -40 °C ... 60 °C |
|---|---|
| 环境温度（存放/运输） | -40 °C ... 85 °C |
| 保护等级 | RT II (继电器) |
| IP20 (继电器底座) |
线圈侧
额定输入电压 UN
12 V DC
UN下的典型输入电流
15.3 mA
典型响应时间
5 ms
典型释放时间
8 ms
保护电路
极性保护 极性保护二极管
备用二极管 阻尼二极管
工作电压显示
黄色LED
额定条件下的功耗
0.18 W
返回顶部
| 额定输入电压 UN | 12 V DC |
|---|---|
| UN下的典型输入电流 | 15.3 mA |
| 典型响应时间 | 5 ms |
| 典型释放时间 | 8 ms |
| 保护电路 | 极性保护 极性保护二极管 |
| 备用二极管 阻尼二极管 | |
| 工作电压显示 | 黄色LED |
| 额定条件下的功耗 | 0.18 W |
触点侧
触点类型
1个转换触点
开关触点类型
单触点
触点材料
AgSnO
*切换电压
250 V AC/DC (当相邻两个模块的相同接线端子间的电压大于250V（L1、L2、L3），必须使用隔板PLC-ATP。 FBST 8-PLC... 或 ...FBST 500...用于等电位桥接)
*小切换电压
5 V (100 mA时)
*小切换电流
10 mA (12 V时)
*启动电流
10 A (4 s)
限制连续电流
6 A
*额定功率值（电阻负载）
140 W (24 V DC)
20 W (可用于48 V DC)
18 W (可用于60 V DC)
23 W (可用于110 V DC)
40 W (可用于220 V DC)
1500 VA (可用于250VAC)
开关容量
2 A (24 V、DC13时)
0.2 A (110 V、DC13时)
0.1 A (220 V、DC13时)
3 A (24 V、AC15时)
3 A (120 V、AC15时)
3 A (230 V、AC15时)
返回顶部
| 触点类型 | 1个转换触点 |
|---|---|
| 开关触点类型 | 单触点 |
| 触点材料 | AgSnO |
| *切换电压 | 250 V AC/DC (当相邻两个模块的相同接线端子间的电压大于250V（L1、L2、L3），必须使用隔板PLC-ATP。 FBST 8-PLC... 或 ...FBST 500...用于等电位桥接) |
| *小切换电压 | 5 V (100 mA时) |
| *小切换电流 | 10 mA (12 V时) |
| *启动电流 | 10 A (4 s) |
| 限制连续电流 | 6 A |
| *额定功率值（电阻负载） | 140 W (24 V DC) |
| 20 W (可用于48 V DC) | |
| 18 W (可用于60 V DC) | |
| 23 W (可用于110 V DC) | |
| 40 W (可用于220 V DC) | |
| 1500 VA (可用于250VAC) | |
| 开关容量 | 2 A (24 V、DC13时) |
| 0.2 A (110 V、DC13时) | |
| 0.1 A (220 V、DC13时) | |
| 3 A (24 V、AC15时) | |
| 3 A (120 V、AC15时) | |
| 3 A (230 V、AC15时) |
概述
测试电压
4 kV AC (50 Hz，1分钟，线圈/触点)
操作模式
*工作因数
阻燃等级，符合UL 94
V0 (外壳)
机械寿命
1x 107 循环
安装位置
任意
组装说明
无间距排列
返回顶部
| 测试电压 | 4 kV AC (50 Hz，1分钟，线圈/触点) |
|---|---|
| 操作模式 | *工作因数 |
| 阻燃等级，符合UL 94 | V0 (外壳) |
| 机械寿命 | 1x 107 循环 |
| 安装位置 | 任意 |
| 组装说明 | 无间距排列 |
连接数据
连接名称
线圈侧
连接方式
直插式连接
剥线长度
8 mm
硬导线横截面
0.14 mm² ... 2.5 mm²
柔性导线横截面
0.14 mm² ... 2.5 mm²
0.2 mm² ... 2.5 mm² (单套管)
2x 0.5 mm² ... 1 mm² (TWIN套管)
可连接导向横截面 AWG
26 ... 14
返回顶部
| 连接名称 | 线圈侧 |
|---|---|
| 连接方式 | 直插式连接 |
| 剥线长度 | 8 mm |
| 硬导线横截面 | 0.14 mm² ... 2.5 mm² |
| 柔性导线横截面 | 0.14 mm² ... 2.5 mm² |
| 0.2 mm² ... 2.5 mm² (单套管) | |
| 2x 0.5 mm² ... 1 mm² (TWIN套管) | |
| 可连接导向横截面 AWG | 26 ... 14 |
连接数据2
连接名称
触点侧
连接方式
直插式连接
剥线长度
8 mm
硬导线横截面
0.14 mm² ... 2.5 mm²
柔性导线横截面
0.14 mm² ... 2.5 mm²
0.2 mm² ... 2.5 mm² (单套管)
2x 0.5 mm² ... 1 mm² (TWIN套管)
可连接导向横截面 AWG
26 ... 14
返回顶部
| 连接名称 | 触点侧 |
|---|---|
| 连接方式 | 直插式连接 |
| 剥线长度 | 8 mm |
| 硬导线横截面 | 0.14 mm² ... 2.5 mm² |
| 柔性导线横截面 | 0.14 mm² ... 2.5 mm² |
| 0.2 mm² ... 2.5 mm² (单套管) | |
| 2x 0.5 mm² ... 1 mm² (TWIN套管) | |
| 可连接导向横截面 AWG | 26 ... 14 |
标准和规范
名称
标准/条例
标准/规程
IEC 60664
IEC 60664A
DIN VDE 0110
DIN EN 50178/VDE 0160（相关部分）
DIN EN 50178/VDE 0160
IEC 60255/DIN VDE 0435（相关部分）
污染等级
3
过电压类别
III
符合性
符合 CE 标准
返回顶部
| 名称 | 标准/条例 |
|---|---|
| 标准/规程 | IEC 60664 |
| IEC 60664A | |
| DIN VDE 0110 | |
| DIN EN 50178/VDE 0160（相关部分） | |
| DIN EN 50178/VDE 0160 | |
| IEC 60255/DIN VDE 0435（相关部分） | |
| 污染等级 | 3 |
| 过电压类别 | III |
| 符合性 | 符合 CE 标准 |
一致性/
名称
CE
证书
CE合规
名称
腐蚀性气体测试
标识
ISA-S71.04. G3 Harsh Group
EN 60068-2-60
返回顶部
| 名称 | CE |
|---|---|
| 证书 | CE合规 |
| 名称 | 腐蚀性气体测试 |
| 标识 | ISA-S71.04. G3 Harsh Group |
| EN 60068-2-60 |
Environmental Product Compliance
REACh SVHC
Lead 7439-92-1
China RoHS
环保使用期限 = 50
更多有害物质的详情，请参考“下载区”内的“制造商声明”
| REACh SVHC | Lead 7439-92-1 |
|---|---|
| China RoHS | 环保使用期限 = 50 |
|
更多有害物质的详情，请参考“下载区”内的“制造商声明” |
产品图
|
|
|
|
|
图表 |
