华能多功能标准表 多表位电压监测仪校验仪 便携式三相电能表校验装置

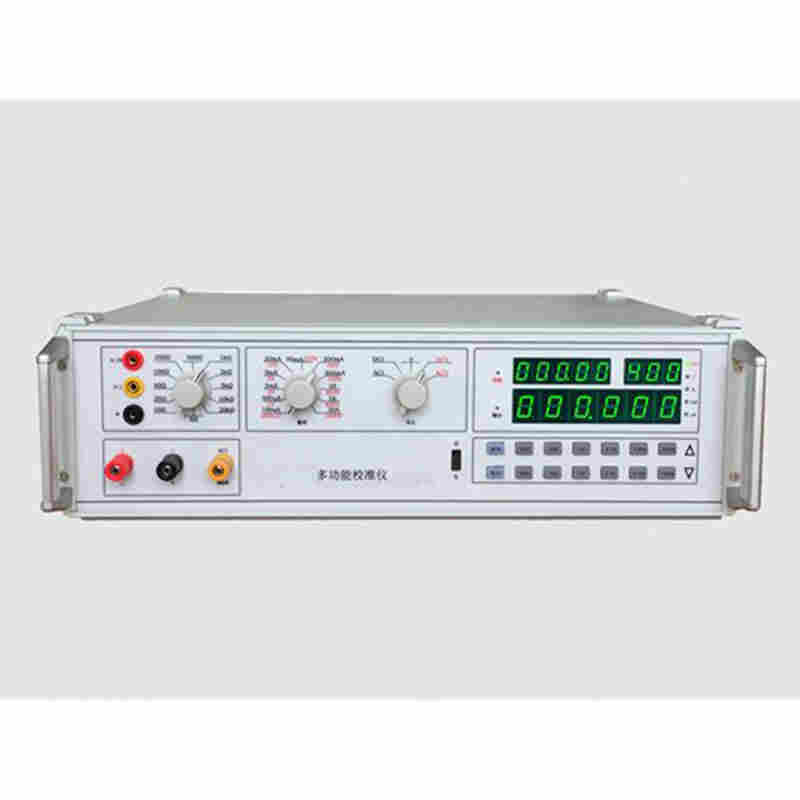

HN8005D华能多功能标准表 多表位电压监测仪校验仪 便携式三相电能表校验装置

是根据*电力行业相关标准及*质检总局仪器仪表检定相关规程，系统分析当前国内外电测技术的研究水准，结合市场现状而推出的又一款高端标准源信号产品，它的问世将为我国仪器仪表产品提供更加有力的保障，并将推动我国仪器仪表产品再上一个新的台阶。

二、主要特点

将系统、测试和信号产生集成在一个模块上，产品集成度高，故障率低，体积小，重量轻，响应速度快，效率高，可靠性高，功能强，输出功率大，标准源输出。

输出交直流电压、电流、相位和功率均为高精度、高稳定度标准源，软件校准。各项输出均采用动态负载自动调整技术,降低了负载调整率。

采用高速交流采样、高速数字信号处理器（DSP）、复杂可编程逻辑阵列（CPLD）、大功率集*放、嵌入式计算机系统设计而成，将系统、测试和信号高度集成，体积小，重量轻，可靠性极高，功能性极强。

可广泛用于检测各种数字仪表、指示仪表、电能表、互感器、数字测控装置、变送器、交流采样装置、负控终端、用电管理终端、集中器、无功补偿控制器及其他电子产品的各项指标。

软件校准输出电压、电流、相位和功率，各项输出均采用动态负载自动调整技术,降低了负载调整率。

交直流标准源输出频率可以0.0001Hz细度任意调节。三相电压之间、三相电流之间、各相电压和电流之间可以0.001°细度任意移相。qdhnyjdq818

可输出2~50次标准调制谐波，可进行单次或任意多次谐波叠加输出。

采用高清晰大屏幕TFT真彩LCD界面显示,鼠标、键盘及面板按键操作简单人性化设计、全拼汉字输入系统,备有多种通信接口，通信协议开放，用户可自行编程控制仪器进行二次开发。

三、主要技术指标

3.1 交流电压输出

量限：660V、380V、220V、100V、57.735V

调节范围：(0～120)%RG RG为量限,下同

调节细度：0.001%RG

准确度：0.05%RG

稳定度：≤0.01%/2min   典型值：0.005%/2min

失真度：≤0.1%（非容性负载）；典型值0.05%

输出负载： 每相30VA

负载调整率：优于0.02%

3.2 交流电流输出

量限： 20A、5A、1A、0.2A

调节范围:  (0～120)%RG   RG为量限,下同；

调节细度:  0.001%RG

准确度： 0.05%RG

稳定度： ≤0.01%/2min   典型值：0.005%/2min

失真度： ≤0.05%（非容性负载）  典型值0.05%

输出负载： 每相30VA

负载调整率： 优于0.02%

3.3 功率输出

准确度： 0.05%RG

稳定度： 0.01%RG/2min

3.4 相位

调节范围:  0°～359.999°

分辨率： 0.001°

准确度： 0.02°

3.5 功率因数

调节范围： -1～0～+1

分辨率： 0.00001

准确度： 0.05%RG

3.6 频率

调节范围： 40Hz～70Hz；

分辨率： 0.0001Hz

准确度： 0.005Hz

3.7 电压电流谐波设置

谐波次数： 2～50次

总谐波含量： 0～40.00%

谐波相位： 0°～359.999°

谐波设置准确度：（±10%）RD，RD为谐波设定值

3.8 直流电压输出

量限： 800V、300V、150V、75V、10V、1V、200mV、75mV,

其中1V、200mV、75mV应采用四线输出方式

调节范围:  (0～120)%RG RG为量限,下同；

调节细度： 0.001%RG

准确度：  0.05%RG

稳定度： ≤0.005%/2min

纹波含量： ≤1%

输出负载： 800V: 2.5mA

300V:  5mA

150V～1V: 15mA

200mV～75mV: 100mA

负载调整率： 0.02%

3.9 直流电流输出

量限:  20A、5A、1A、200mA、100mA、20mA、10mA、1mA

调节范围： (0～120)%RG RG为量限,下同

调节细度： 0.001%RG

准确度：  0.05%RG

稳定度： ≤0.005%/2min

纹波含量： ≤1%

输出负载： 20A:  *压降2V

5A: *压降4V

1A: *压降4V

400mA～1mA: *输出电压20V

负载调整率： 0.02%
