SAKAGUCHI喷嘴式加热器 特长：
端子部分非发热结构

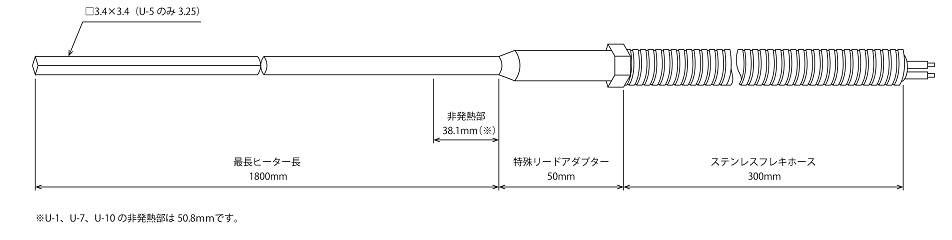

导线终端是38.1毫米至50.8毫米（※）的非发热部设计。
内置热电偶（U - 1～U - 5 （只供200V使用）
发热部中心，内置热电偶。
接近加热器元件高温度使用时，使用内置型热电偶。
※只有U - 1，U - 7，U - 10的非发热部设计。
（直线形态的标准品有库存。）
卷捆样式的加工请您参考我司数据表。弊公司将加工寄送。请您告知我们产品型号、喷嘴直径、紧密捆卷或是疏松捆卷、导线的形状（标准/特别订货）。
| 型号 | 电压（V） | 容量（W） | 套管长（mm） | 商品编码 |
|---|---|---|---|---|
| SQ40 （U-1） | 200 | 200 | 400 | SQ40 |
| SQ50 （U-2） | 200 | 300 | 500 | SQ50 |
| SQ60 （U-3） | 200 | 400 | 600 | SQ60 |
| SQ70 （U-4） | 200 | 450 | 700 | SQ70 |
| SQ80 （U-5） | 200 | 500 | 800 | SQ80 |
| SQ90 （U-6） | 200 | 550 | 900 | SQ90 |
| SQ100 （U-7） | 200 | 620 | 1000 | SQ100 |
| SQ120 （U-8） | 200 | 720 | 1200 | SQ120 |
| SQ140 （U-9） | 200 | 850 | 1400 | SQ140 |
| SQ160 （U-10） | 200 | 1000 | 1600 | SQ160 |
| SQ180 （U-11） | 200 | 1140 | 1800 | SQ180 |
※100V使用情况，请另于我司商谈。
※套管材质：铬镍铁合金
| 型号 | U-1 | U-2 | U-3 | U-4 | U-5 | U-6 | ||||||
|
加热器长 （mm） |
00 | 800 | 900 | |||||||||
| 容量（W） | 200 | 300 | 400 | 450 | 500 | 550 | ||||||
| 卷数 |
紧密长度～ 疏松限长 |
卷数 |
紧密长度～ 疏松限长 |
卷数 |
紧密长度～ 疏松限长 |
卷数 |
紧密长度～ 疏松限长 |
卷数 |
紧密长度～ 疏松限长 |
卷数 |
紧密长度～ 疏松限长 |
|
| 8 | 10 | 35～64 | 12 | 42～64 | 14 | 49～85 | 16 | 56～100 | ||||
| 14 | 6 | 21～40 | 8 | 28～57 | 10 | 35～59 | 11 | 39～54 | 13 | 46～78 | 15 | 53～93 |
| 16 | 6 | 21～40 | 7 | 25～53 | 9 | 32～57 | 10 | 35～59 | 12 | 42～75 | 13 | 46～85 |
| 18 | 5 | 18～29 | 6 | 21～43 | 8 | 29～54 | 10 | 35～57 | 11 | 39～70 | 12 | 42～85 |
| 20 | 5 | 18～29 | 6 | 21～40 | 7 | 25～43 | 9 | 32～70 | 10 | 35～70 | 11 | 39～85 |
| 22 | 4 | 14～25 | 5 | 18～36 | 7 | 25～43 | 8 | 28～70 | 9 | 32～70 | 10 | 35～85 |
| 24 | 5 | 18～32 | 6 | 21～43 | 7 | 25～70 | 8 | 28～70 | 9 | 32～85 | ||
| 26 | 4 | 14～29 | 6 | 21～40 | 7 | 25～70 | 8 | 28～70 | 9 | 32～85 | ||
| 28 | 5 | 18～32 | 6 | 21～50 | 7 | 25～57 | 8 | 28～70 | ||||
| 30 | 5 | 18～32 | 6 | 21～50 | 7 | 25～57 | 8 | 28～70 | ||||
| 32 | 5 | 18～32 | 6 | 21～50 | 6 | 21～46 | 7 | 25～68 | ||||
| 34 | 4 | 14～32 | 5 | 18～40 | 6 | 21～50 | 7 | 25～68 | ||||
| 36 | 5 | 18～40 | 6 | 21～50 | 6 | 21～57 | ||||||
| 38 | 5 | 18～36 | 5 | 18～40 | 6 | 21～57 | ||||||
| 40 | 4 | 14～36 | 5 | 18～40 | 6 | 21～57 | ||||||
| 42 | 5 | 18～40 | 5 | 18～46 | ||||||||
| 44 | 5 | 18～40 | 5 | 18～46 | ||||||||
| 46 | 4 | 14～36 | 5 | 18～46 | ||||||||
| 48 | 5 | 18～46 | ||||||||||
| 50 | 5 | 18～46 | ||||||||||
| 55 | 4 | |||||||||||
| 型号 | U-7 | U-8 | U-9 | U-10 | U-11 | |||||
|
加热器长 （mm） |
1000 | 1200 | 0 | |||||||
| 容量（W） | 620 | 720 | 850 | 1000 | 1140 | |||||
| 卷数 |
紧密长度～ 疏松限长 |
卷数 |
紧密长度～ 疏松限长 |
卷数 |
紧密长度～ 疏松限长 |
卷数 |
紧密长度～ 疏松限长 |
卷数 |
紧密长度～ 疏松限长 |
|
| 77～142 | 26 | 91～170 | 30 | 105～200 | 34 | 120～234 | ||||
| 14 | 17 | 60～110 | 21 | 74～142 | 24 | 84～167 | 28 | 98～199 | 32 | 112～234 |
| 16 | 15 | 53～103 | 18 | 63～128 | 22 | 77～167 | 25 | 88～195 | 28 | 98～220 |
| 18 | 14 | 50～100 | 17 | 60～117 | 20 | 70～163 | 23 | 81～192 | 26 | 91～220 |
| 20 | 12 | 42～100 | 15 | 53～114 | 18 | 63～142 | 21 | 74～185 | 23 | 89～200 |
| 22 | 11 | 39～100 | 14 | 50～114 | 16 | 56～142 | 19 | 67～185 | 21 | 74～200 |
| 24 | 11 | 39～100 | 13 | 46～114 | 15 | 53～142 | 18 | 63～185 | 20 | 70～200 |
| 26 | 10 | 35～100 | 12 | 42～114 | 14 | 49～142 | 16 | 56～156 | 19 | 67～185 |
| 28 | 9 | 32～85 | 11 | 39～114 | 13 | 46～142 | 15 | 53～156 | 17 | 60～178 |
| 30 | 9 | 32～85 | 10 | 35～114 | 12 | 42～142 | 14 | 49～156 | 16 | 56～178 |
| 32 | 8 | 28～85 | 10 | 35～114 | 12 | 42～142 | 14 | 49～156 | 15 | 53～178 |
| 34 | 8 | 28～85 | 9 | 32～110 | 11 | 39～142 | 13 | 46～156 | 15 | 53～178 |
| 36 | 7 | 25～75 | 9 | 32～110 | 10 | 35～142 | 12 | 42～142 | 14 | 49～170 |
| 38 | 7 | 25～70 | 8 | 28～100 | 10 | 35～142 | 12 | 42～142 | 13 | 46～170 |
| 40 | 6 | 21～57 | 8 | 28～100 | 9 | 32～120 | 11 | 39～142 | 12 | 42～156 |
| 42 | 6 | 21～57 | 8 | 28～100 | 9 | 32～120 | 11 | 39～142 | 12 | 42～156 |
| 44 | 6 | 21～57 | 7 | 25～78 | 9 | 32～120 | 10 | 35～142 | 11 | 39～156 |
| 46 | 6 | 21～57 | 7 | 25～78 | 8 | 28～114 | 10 | 35～142 | 11 | 39～156 |
| 48 | 5 | 18～46 | 7 | 25～78 | 8 | 28～114 | 9 | 32～135 | 10 | 35～156 |
| 50 | 5 | 18～46 | 6 | 21～70 | 8 | 28～114 | 9 | 32～135 | 10 | 35～156 |
| 55 | 5 | 18～46 | 6 | 21～70 | 7 | 25～100 | 8 | 28～128 | 9 | 32～156 |
| 60 | 4 | 14～43 | 5 | 18～50 | 6 | 21～70 | 7 | 25～100 | 8 | 28～128 |
