6AV2125-2AE03-0AX0

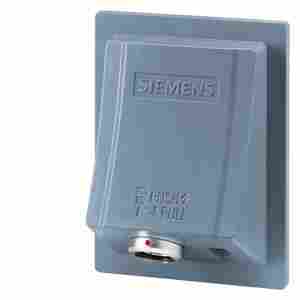

SIMATIC HMI CONNECTION BOX COMPACT
· 产品信息细节
· 技术数据
· CAx数据
技术数据
| SIMATIC HMI 接线盒 紧凑型，用于移动面板 安装在开关柜中， PROFINET 和 PROFIsafe， 安全继电器的连接， 连接点检测 |
一般信息 | |
产品类型标志 | 紧凑型 |
产品功能 | |
基于网络的管理 | 否 |
FH 技术 | |
直接布线的安全分析 | |
在无紧急电路中断的条件下换插 | 否 |
在中断紧急电路的条件下换插 | 是 |
STOP 按键监测 | 是 |
紧急停止按键的监控 | 是 |
确认键的监控 | 是 |
PROFIsafe 安全分析 | |
在无紧急电路中断的条件下换插 | 是 |
在中断紧急电路的条件下换插 | 否 |
STOP 按键监测 | 是 |
紧急停止按键的监控 | 是 |
确认键的监控 | 是 |
安装方式/安装 | |
壁板安装/直接安装 | 否 |
开关柜安装 | 是 |
电源电压 | |
电源的电压类型 | DC |
额定值 (DC) | 24 V |
允许范围，下限 (DC) | 19.2 V |
允许范围，上限 (DC) | 28.8 V |
输入电流 | |
耗用电流（额定值） | 18 mA |
接通电流脉冲 I²t | 0.003 A²·s |
功率 | |
接收的有效功率典型值 | 0.43 W |
接口 | |
工业以太网接口数量 | 2 |
PROFINET 接口数量 | 2 |
连接点识别 | 是 |
工业以太网 | |
工业以太网状态 LED | 0 |
协议 | |
PROFINET | 是; 无开关功能 |
IRT | 否 |
支持 PROFIsafe 协议 | 是; 无开关功能 |
AS 接口 | 否 |
EIB/KNX | 否 |
协议（以太网） | |
TCP/IP | 是; 无开关功能 |
DHCP | 否 |
SNMP | 否 |
DCP | 否 |
LLDP | 否 |
冗余模式 | |
气液冗余 | |
— MRP | 否 |
其他协议 | |
支持 AS-Interface Safety at Work 协议 | 否 |
CAN | 否 |
数据高速公路 | 否 |
DeviceNet | 否 |
支持 DeviceNet Safety 协议 | 否 |
支持 EtherNet/IP 协议 | 是 |
Foundation 现场总线 | 否 |
INTERBUS | 否 |
支持 INTERBUS-Safety 协议 | 否 |
局部操作网络 | 否 |
MODBUS | 是 |
支持 SafetyBUS p 协议 | 否 |
SERCOS | 否 |
SUCOnet | 否 |
其他总线系统 | 否 |
EMV | |
依据 EN 55 011 标准抑制无线电干扰辐射 | |
极限值等级 A 适用于工业领域中的应用 | 是; EN 61000-6-4，发射干扰：在工业领域中使用。 |
极限值等级 B 适用于居民区中的应用 | 否 |
防护等级和防护类别 | |
IP（正面） | IP65 |
IP（背面） | IP20 |
标准、许可、证书 | |
CE 标记 | 是 |
cULus | 是 |
RCM（C-TICK 格式） | 是 |
KC 许可 | 否; 准备中 |
适用于安全功能 | 是 |
安全运行中可达到的*安全等级 | |
性能等级符合 ISO 13849-1 | PLe |
SIL 按照 IEC 61508 | SIL 3 |
在防爆区域使用 | |
ATEX 区域 2 | 否 |
ATEX 区域 22 | 否 |
cULus I 类 1 区 | 否 |
cULus I 类 2 区，2 级 | 否 |
FM I 类 2 级 | 否 |
船舶建造许可 | |
德国劳埃德船级社 (GL) | 是 |
美国船舶检验局 (ABS) | 是 |
必维国际检验集团 (BV) | 否; 准备中 |
挪威船级社 (DNV) | 是 |
韩国船级社 (KRS) | 否 |
英国劳氏船级社 (LRS) | 是 |
日本船级社 (Class NK) | 是 |
波兰船级社 (PRS) | 否 |
船级社 (CCS) | 否 |
环境要求 | |
运行中的环境温度 | |
*小值 | 0 °C |
*值 | 55 °C |
相对空气湿度 | |
操作，*值 | 90 % |
组态 | |
组态软件 | |
STEP 7 Professional (TIA Portal) | 否 |
WinCC Comfort (TIA Portal) | 否 |
WinCC Advanced (TIA Portal) | 否 |
WinCC Professional (TIA Portal) | 否 |
机械/材料 | |
外壳材料（正面） | |
塑料 | 是 |
铝材 | 否 |
不锈钢 | 否 |
尺寸 | |
外壳正面宽度 | 96 mm |
外壳正面高度 | 125 mm |
壳体深度 | 78 mm |
安装截面，宽度 | 77.5 mm |
安装截面，高度 | 106.5 mm |
安装深度 | 30 mm |
重量 | |
不含包装的重量 | 0.25 kg |
含包装在内的重量 | 0.29 kg |
其他 | |
可用于下列产品 | |
产品 1 | 6AV2125-* |
上一次修改： | 2020/5/9 |
