圆形气缸STR2-B-25-35配置资料-上海艾佑工业自动化设备有限公司

圆形气缸STR2-B-25-35配置资料及其特点：
采用双活塞杆结构，可获得防回转精度和2倍推力的气缸。
包括Φ6～Φ32的六个种类，选择项、产品种类也广泛充实。
【可选轴承】
根据用途，备有滑动轴承（金属轴承）、滚动轴承（一般轴承）2种。
【防回转精度高】
2个单活塞杆气缸并列固定到端板。
无需防回转，实现了高防回转精度。
【备有小型】
缸径φ6的小型形成系列，*适合小型工件的搬运。
【配管口两侧安装】
配管口可安装在左右两侧，可根据装置轻松进行配管处理。
【安装简便】
使用平行销用铰孔，可以在维护中更换产品时轻松进行再现调整。

STR2-M 双作用?标准型?滑动轴承 Φ6,Φ10,Φ16,Φ20,Φ25,Φ32
STR2-B 双作用?标准型?滚动轴承 Φ6,Φ10,Φ16,Φ20,Φ25,Φ32
STR2-※Q 双作用?防坠落型 Φ16,Φ20,Φ25,Φ32
STR2-※O 双作用?低速型 Φ6,Φ10,Φ16,Φ20,Φ25,Φ32
STR2-※F 双作用?微速型 Φ10,Φ16,Φ20,Φ25,Φ32
STR2-※D 双作用·双活塞杆型 Φ6,Φ10,Φ16,Φ20,Φ25,Φ32

有关日本CKD（喜开理）STR2-B-25-35气缸的更多参数：

全长缩短至 97mm重量减少54%（0.69kg→0.32kg）可选择多种盖板形状端口尺寸：M5、Rc、NPT1/8可供选择杆端安装形状可选择自动带开关（JCDM系列：JCDM）-增加了底脚型和法兰型。

气缸的拆封 1)请确认订单的产品型号和产品标牌的MODEL栏的型号相同。 2)请确认外观没有损伤。 3)为了防止异物从配管端口中进入气缸内部，请将气缸带防尘密封保存。请在进行配管作业时再取下防尘密封。 2.关于安装的事项 2.1关于安装 1)气缸使用的环境温度为- 10~ 60°C (但不能冻结)。 2)对于尘埃比较多的场所，请使用带防尘罩的气缸。 3)请注意STR2-B-25-35气缸缸筒在和物体相碰后会歪斜，而导致动作不良。 4)支承零件安装要点支承零件以单件形式随产品附带时，请参照本页的支承零件安装要领图来装配。另外，轴销形(TC. TA.TB)气缸安装轴销后出货。。

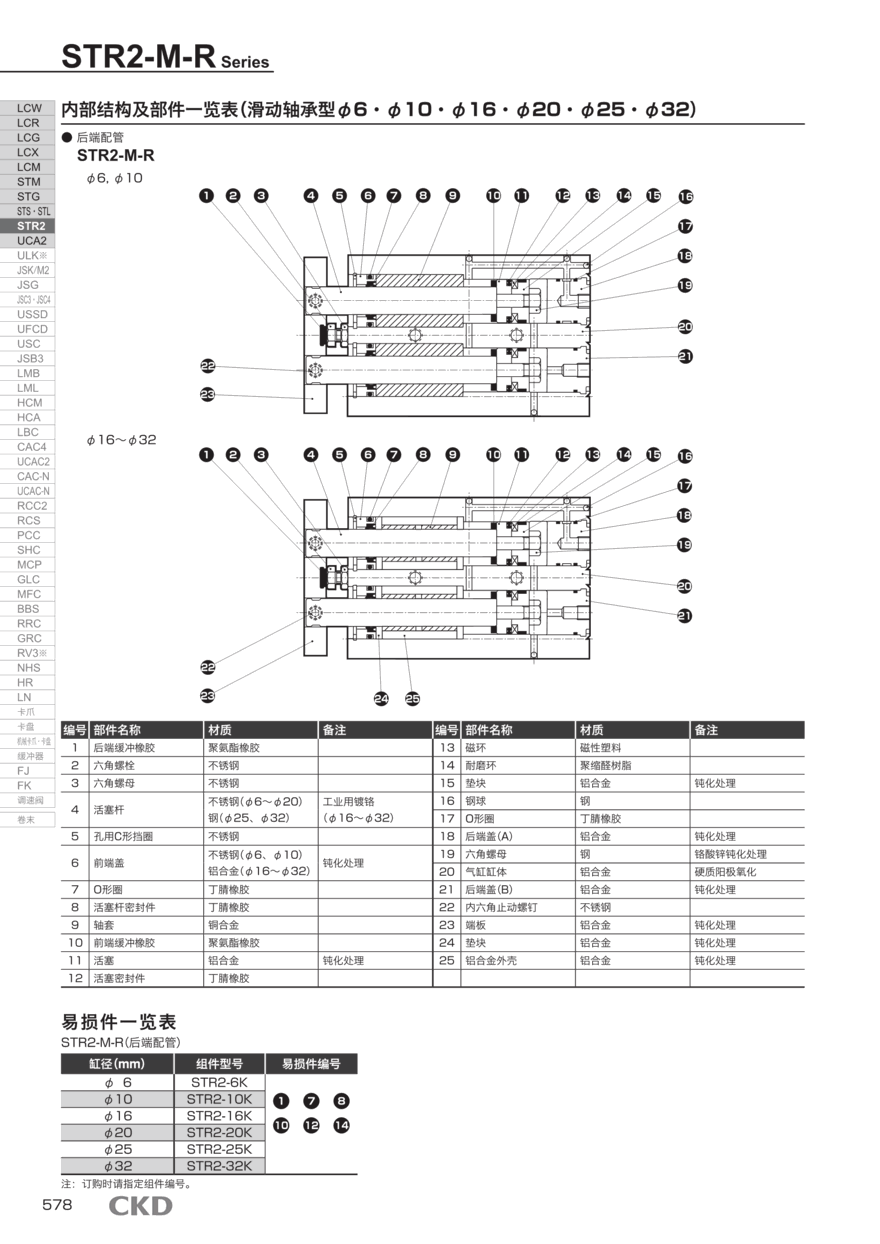

CKD自创立以来，作为自动化技术先锋，时刻掌握时代需求，开发研究出各种商品。现在的商品阵容已多达数十万种，活跃于广泛的产业领域。CKD正利用自身的综合技术实力，与客户一起着手于创*商品制造。活用广泛的技术和先端技术，广泛的技术领域以及丰富的商品系列阵容。图下是CKD产品STR2-B-25-35的选型资料和配置方式:

单作用STR2-B-25-35STR2双活塞气缸也可以使用压缩弹簧机构进行修改，该机构插入STR2双活塞气缸的末端和活塞的相对于压缩空气进入的一侧之间。该系统的工作方式与标准类似，但在释放压缩空气后，活塞被弹簧压回STR2双活塞气缸末端的原始位置。该系统用于涉及重载荷的重复线性运动，需要更大的压缩空气力才能完成其任务。

在识别特定的STR2双活塞气缸时，识别其产生的运动类型以及装有活塞的外壳类型也很有帮助。典型的通用STR2双活塞气缸是一个光滑的矩形STR2双活塞气缸，这意味着活塞完全被包裹在一个箱形框架中。在煎饼式STR2双活塞气缸中，外壳的直径远大于其厚度，从而形成一个扁平的圆形STR2双活塞气缸，不一定能容纳整个活塞杆。旋转STR2双活塞气缸的设计使气压驱动旋转运动。后，多孔汽缸一次可以在多个活塞中产生运动，每个活塞的设计和定位都是为一项的任务而设计的。

在双作用STR2双活塞气缸STR2-B-25-35中，空气被供应到活塞两侧的腔室。一侧较高的气压可以将活塞驱动到另一侧。双作用STR2双活塞气缸是常见的类型，因为它们可以让用户完全控制。

更多有关STR2同系列产品的选型型号如下：
STR2系列级双杆气缸（STR2-M-6~） STR2-M-6-10-K3H-H
STR2 系列级双杆气缸 (STR2-M-2 ~) STR2-M-25-20-K2V3-D-R
STR2系列级双杆气缸（STR2-B-1~） STR2-B-16-50-K2H3-H
STR2 系列级双杆气缸 (STR2-MD ~) STR2-MD-32-20-F
STR2 系列级双杆气缸 (STR2-M-2 ~) STR2-M-25-100-K0H-R
STR2系列级双杆气缸（STR2-B-2~） STR2-B-20-10-K2H-D
STR2系列级双杆气缸（STR2-B-1~） STR2-B-16-10-K2YH3-D-F
STR2系列级双杆气缸（STR2-M-6~） STR2-M-6-10-O
STR2 系列级双杆气缸 (STR2-M-2 ~) STR2-M-25-50-K0H3-D-F
STR2系列级双杆气缸（STR2-B-2~） STR2-B-25-60-K2H-D
STR2系列级双杆气缸（STR2-BQ~） STR2-BQ-20-40-H-K2H-D
STR2 系列级双杆气缸 (STR2-M-2 ~) STR2-M-25-40-K3H3-D
STR2 系列级双杆气缸 (STR2-BD ~) STR2-BD-16-100-K0H-R
STR2 系列级双杆气缸 (STR2-M-2 ~) STR2-M-25-100-K0V-D-F
STR2 系列级双杆气缸 (STR2-M-1 ~) STR2-M-16-65
STR2 系列级双杆气缸 (STR2-M-1 ~) STR2-M-16-60-K0H5-D
STR2系列级双杆气缸（STR2-B-2~） STR2-B-20-60-K3H3-H
STR2 系列级双杆气缸 (STR2-M-1 ~) STR2-M-10-50-K0H3-D
STR2 系列级双杆气缸 (STR2-M-1 ~) STR2-M-10-50-K0H-D-F
STR2系列级双杆气缸（STR2-B-1~） STR2-B-16-20-K2H5-H
STR2 系列级双杆气缸 (STR2-M-2 ~) STR2-M-25-30-K0V-D
STR2系列级双杆气缸（STR2-M-3~） STR2-M-32-70-K2H-D
STR2 系列级双杆气缸 (STR2-MD ~) STR2-MD-16-10-K2H-D-F
STR2系列级双杆气缸（STR2-B-1~） STR2-B-16-30-K2H5-D
STR2 系列级双杆气缸 (STR2-M-2 ~) STR2-M-25-25-K0H-H
STR2系列级双杆气缸（STR2-MQ~） STR2-MQ-16-60-H
STR2系列级双杆气缸（STR2-B-1~） STR2-B-16-80-K0H-H-F
STR2系列级双杆气缸（STR2-B-2~） STR2-B-20-10-K2H-D
STR2系列级双杆气缸（STR2-M-3~） STR2-M-32-20-K0H3-D-F
STR2 系列级双杆气缸 (STR2-MO ~) STR2-MO-16-60-K3H-D
STR2 系列级双杆气缸 (STR2-M-2 ~) STR2-M-20-20-K0V-D
STR2 系列级双杆气缸 (STR2-M-2 ~) STR2-M-25-90
STR2 系列级双杆气缸 (STR2-BD ~) STR2-BD-16-30-K2H-D
STR2 系列级双杆气缸 (STR2-M-2 ~) STR2-M-25-100-K2H-D
STR2系列级双杆气缸（STR2-MQ~） STR2-MQ-25-50-H
STR2 系列级双杆气缸 (STR2-M-2 ~) STR2-M-25-50-K0H-D-F
STR2系列级双杆气缸（STR2-M-3~） STR2-M-32-15-K0H-H-F
STR2 系列级双杆气缸 (STR2-M-1 ~) STR2-M-16-70-K3H3-D
STR2 系列级双杆气缸 (STR2-M-1 ~) STR2-M-10-50-K0H5-D
STR2系列级双杆气缸（STR2-B-3~） STR2-B-32-50-K0H3-D
STR2 系列级双杆气缸 (STR2-M-1 ~) STR2-M-16-100
STR2系列级双杆气缸（STR2-B-1~） STR2-B-10-20-K2H-D-R
STR2 系列级双杆气缸 (STR2-M-1 ~) STR2-M-16-80-K2H3-R
STR2 系列级双杆气缸 (STR2-M-1 ~) STR2-M-16-50-K0H3-D-O
STR2 系列级双杆气缸 (STR2-M-1 ~) STR2-M-16-30-K2H5-D
STR2系列级双杆气缸（STR2-M-3~） STR2-M-32-70-K0H3-H
STR2系列级双杆气缸（STR2-M-3~） STR2-M-32-10-K0H-D
STR2系列级双杆气缸（STR2-B-1~） STR2-B-10-50
STR2 系列级双杆气缸 (STR2-MD ~) STR2-MD-6-50-K0H-H-O
STR2 系列级双杆气缸 (STR2-M-1 ~) STR2-M-10-40-K0H-D-F
STR2系列级双杆气缸（STR2-B-1~） STR2-B-10-30-K3H3-D
STR2系列级双杆气缸（STR2-B-2~） STR2-B-20-75
STR2 系列级双杆气缸 (STR2-M-1 ~) STR2-M-16-70-K2YH-D-F
STR2系列级双杆气缸（STR2-MF~） STR2-MF-20-50-K3H-R-F
STR2系列级双杆气缸（STR2-M-6~） STR2-M-6-30-K2YH3-D-R
STR2系列级双杆气缸（STR2-B-1~） STR2-B-16-100-K2H3-D
STR2 系列级双杆气缸 (STR2-M-1 ~) STR2-M-16-30-K2V5-D
STR2 系列级双杆气缸 (STR2-M-2 ~) STR2-M-25-70-K2H3-D-F
STR2 系列级双杆气缸 (STR2-M-2 ~) STR2-M-25-30-F
STR2系列级双杆气缸（STR2-M-6~） STR2-M-6-30-F

圆形气缸STR2-B-25-35配置资料

发布时间：2021-09-13
