NPQH-Y-Q6-E-P10，NPQH-L-G38-Q10-P10
产品代号: 578288
额定尺寸 8.5 mm
柱头螺栓上的密封件类型 密封圈
装配位置 任意
包装数量 10
设计结构 推/拉原理
整个温度范围内的工作压力 -0.95 ... 20 bar
耐腐蚀等级 CRC 3 – 强腐蚀影响
食品安全 参见补充材料信息
环境温度 0 ... 150 °C
大紧固扭矩 25 Nm
产品重量 38.2 g
气动连接, 气口 1 阳螺纹 G3/8
气动连接, 气口 2 用于气管外径 10 mm
外壳的材料信息 镀镍黄铜
螺纹密封的材料信息 FPM
释放环的材料数据 镀镍黄铜
气管密封的材料信息 FPM
软管夹部分的材料数据 高合金钢, 耐腐蚀

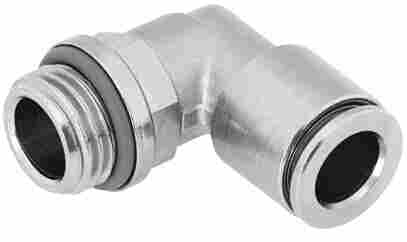

L型螺纹接头 NPQH-L-G38-Q10-P10
L型螺纹接头 NPQH-L-G12-Q10
L型螺纹接头 NPQH-L-G18-Q6-P10
L型螺纹长接头 NPQH-LL-G38-Q10-P10
螺纹插头 NPQH-D-G38-Q10-P10
插头 NPQH-D-S10-Q8-P10
插头 NPQH-D-S10-Q6-P10
Y型快插接头 NPQH-Y-Q8-E-P10
Y型快插接头 NPQH-Y-Q10-E-P10
Y型快插接头 NPQH-Y-Q6-E-P10
