一、简介
高压差分探头用于测量两个均非为地的测试点之间的电压差。泰克的高压差分探头可用于高达 6000 V 的信号。这类探头由于具有共模抑制能力，成为较大部件中进行非地参考、浮动或隔离测量的良好选择。这些产品由泰克设计、制造和维修。
二、特性和优点
（1）优异的带宽和探头负载影响
（2）符合第三方安全的产品（UL、CSA、ETL）
（3）高压和中压产品，支持不同动态范围和测量分辨率的需要
（4）全面的探头附件
三、应用
1、电源
2、半导体设备
3、逆电器/转换器
4、电子镇流装置
5、工业/消费电子
6、马达驱动器
7、交通运输系统
四、型号
|
型号 |
峰值电压 |
衰减 |
带宽 |
输入阻抗 |
接口 |
|
P5200A |
500X: ± 1300 V 50X: ± 130 V
|
50X / 500X |
50 MHz |
10 MΩ || 2 pF | BNC |
|
P5202A |
200X：± 640 V 20X：± 64 V
|
20X / 200X |
100 MHz |
5 MΩ || 2 pF |
TekProbe |
|
P5205A |
500X: ± 1300 V 50X: ± 130 V
|
50X / 500X |
100 MHz |
10 MΩ || 2 pF |
TekProbe |
|
THDP0200 |
500X：± 1500 V 50X：± 150 V
|
50X / 500X |
200 MHz |
10 MΩ || 2 pF |
TEK VPI |
|
TMDP0200 |
250X：± 750 V 25X：± 75 V
|
25X / 250X |
200 MHz |
5 MΩ || 2 pF |
TEK VPI |
|
THDP0100 |
1000X：± 6000 V 100X：± 600 V |
100X / 1000X |
100 MHz |
40 MΩ || 2.5 pF |
TEK VPI |
|
TDP0500 |
5X：4.2V 50X：42V
|
5X / 50X |
500 MHz |
1 MΩ || ≤ 1 pF |
TEK VPI |
|

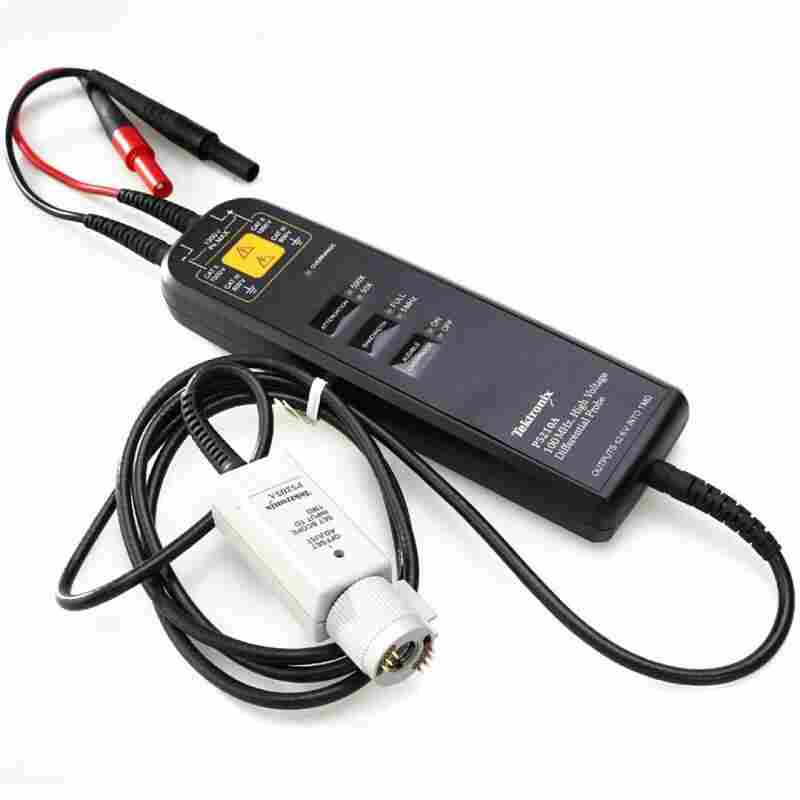

P5210A |
1000X：± 5600 V 100X：± 560 V |
100X / 1000X |
50 MHz |
40 MΩ || 2.5 pF |
TekProbe |
|
TDP1000 |
5X：4.2V 50X：42V |
5X / 50X |
1 GHz |
1 MΩ || ≤ 1 pF |
TEK VPI |
|
P6251 |
5X：4.2V 50X：42V
|
5X / 50X |
1 GHz |
1 MΩ || ≤ 1 pF |
TekProbe |
