CSM-WN111C2P

外壳形状 小型

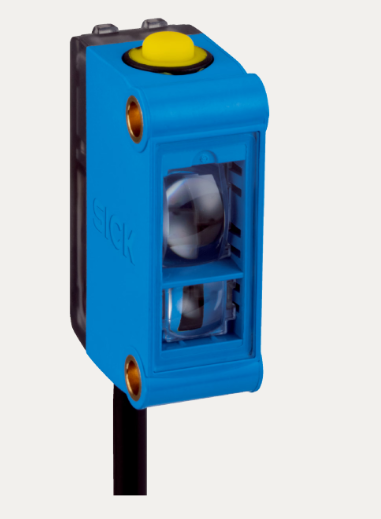

颜色传感器

CSM

小巧，简单，智能

SICK *的颜色传感器 CSM 将 IO-Link 功能和迷你外壳结合在一起。CSM 传感器能够用理想地鉴定颜色，并在空间有限的安装环境下也可正常使用。这类传感器根据物体的颜色识别并且控制物体。迷你的颜色传感器 CSM 通过简单的示教程序调试和新的 IO-Link 功能实现了智能诊断，视觉化和简单的格式更换。得益于*1.7 kHz开关频率，CSM 也适用于快速的机械和制造流程。

尺寸(宽 x 高 x 深) 12 mm x 31.5 mm x 21 mm

光源 LED, RGB 1)

光线出口 长的设备面

光点尺寸 1.9 mm x 9.4 mm

光点位置 长度方向

轴长 640 nm, 525 nm, 470 nm

感应距离 ≤ 12.5 mm

感应距离公差 ± 3 mm

设置 示教按键

示教功能程序

Teach-in static/dynamic

ET：动态示教功能

供电电压 12 V DC ... 24 V DC 1)

残余纹波 < 5 Vss 2)

电流消耗 < 50 mA 3)

开关频率 1.7 kHz 4)

响应时间 300 µs

抖动 150 µs

开关量输出 NPN

开关量输出（电压） NPN：高电平 = 约 UV / 低电平 ≤ 2 V

输出（端口） 一种颜色

输出电流 Imax. < 100 mA 5)

示教功能输入 （ET） NPN: Teach: U < 2 V, Run: U = 10 V ... < UV

时间等级 无

防护等级 III

保护电路

UV 接口，带反极性保护

具有短路保护的输出端 Q

抑制干扰脉冲

连接类型

电缆，末端开放式，4 电线, 2 m

连接方式详细信息

导线材料 PVC

导线直径 Ø 3.4 mm

导线横截面 0.15 mm²

接口分配

BN 1 + (L+)

WH 2 ET

BU 3 - (M)

BK 4 Q

1) 临界值：DC 12 V (–10%) ... DC 24 V (+20%)。在具备短路保护的电路中运行时，* 8 A.

2) 不得过或低于 UV 公差.

3) 无负荷.

4) 亮暗对比度为 1:1 时.

5) 当供电电压 > 24 V时，Imax = 50 mA。Imax 是所有 Qn 的电流量.

运行环境温度 –10 °C ... +55 °C

仓库环境温度 –20 °C ... +75 °C

冲击负荷 根据 IEC 60068 标准

外壳防护等级 IP67

NRKH.E348498 & NRKH7.E348498
