一、用途
冲击试验机主要用于硬质塑料（包括板材、管材、塑料异型材）、增强尼龙、玻璃钢、陶瓷、铸石、电绝缘材料等非金属材料冲击韧性的测定。本试验机是化工行业、科研单位、大专校质量检测等部门理想的试验设备。

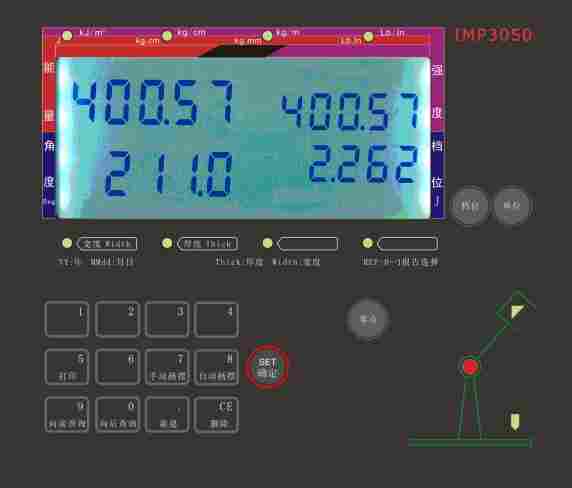

技术指标：
测角度：
传感器: 600码光电编码器(可用100 -- 2500码光电编码器)
分辨率: 0.036度(600码光电编码器）
精度: 0.018度(600码光电编码器）
能量计算:
分档: 4 档
方法: 势能-损耗
精度: 0.05%
容量: 1 – 9999 可设定
能量单位: joule, kg-cm, kg-m, lb-in, lb-ft 可互换
使用条件：
温度 -10 °C -- 40 °C
湿度 20 % -- 90 %
电源 220 Vac / 50 Hz / 0.2 A
远离强电磁干扰
2、特点
该悬臂梁冲击试验机主要技术参数完全符合ISO180、GB/T1843、GB/T2611、JB/T8761标准的要求。是一种结构简单。操作方便，数据准确可靠的检测仪器。
3、技术规格
3.1 冲击速度： 3.5m/s
3.2 摆锤能量：1J 2.75J 5.5J 11J 22J（选配）
3.3 摆锤扬角：1500
3.4 打击中心距：0.335m
3.5 摆锤力矩：pd 1=0.53590Nm pd 11=5.8949Nm
pd 2.75=1.47372Nm pd 22=11.7898Nm
pd 5.5=2.94744Nm
3.6 冲击刀刃至钳口上面距离：22±0.2mm
3.7 刀刃圆角半径： R=0.8±0.2mm
3.8 能量损失： 1J <0.02J 11J <0.05J
2.75J <0.03J 22J <0.1 J
5.5J <0.03J
3.9 使用温度：15—35℃
3.10 电源：220V 50Hz
3.11 试样类型：
|
试样类型 |
长L（mm） |
厚b(mm) |
宽h(mm) |
|
1 |
80±2 |
10.0±0.2 |
4 |
|
2 |
63.5±2 |
12.7±0.2 |
12.7±0.2 |
|
3 |
63.5±2 |
12.7±0.2 |
6.4±0.2 |
|
4 |
63.5±2 |
12.7±0.2 |
3.2±0.2 |
试样为I型，为型。
3.13 试样缺口
（1）A型缺口 450±10 缺口底部半径R0.25±0.05mm
（2）B型缺口 450±10 缺口底部半径 R1±0.05mm
4、结构与性能
本试验机由机身、冲击摆锤、试样支座、测量装置和操纵机构等组成。
4.1 机身—由摆动轴、起重螺钉、水平泡等部分组成。起重螺钉是搬动仪器时用的。
4.2 冲击摆锤—由冲击刀刃、摆锤、定位块、上压板等组成。
4.3 试样支座一由钳口座、固定钳口、活动钳口、手轮等组成。
4.4 操纵机械一由冲击按钮、摆锤扬起定位块、手动挂放锤手柄等部分组成。
5、操作方法
5.1 试验机的按装调试
试验机放置在牢固、平稳的平台上（是水泥台）找正水平，观看水平泡的水珠，调整机身底座下的四个地脚螺钉。使水平泡中间的水珠置于小圆
圈内近中心处。（四个地脚螺钉必须同时受力）。
接通电源，将电源线插入机身后盖的电源插座孔，另一端接电源。
5.2 冲击摆锤的选择
本机备有两把冲击摆锤供用户选择，随机配备一把，用户可根据需要选择规格与型号。
选用1J、2.75J两种能量时只需用1J、2.75J摆锤。选用5.5J时为三种能量（包括一把摆锤加上二对砝码，摆锤本身为5.5J，加上砝码后分别为11J、22J）。
根据试样的冲击韧性，选用适当能量的冲击摆锤，并使试样所吸收的能量在冲击摆锤能量的10%-80%范围内。试验前在不知试样冲击强度的条件下，应选择冲击能量的冲击摆锤做冲击试验，得出数值后再根据上述原则选择合适的冲击摆锤。
5.3 冲击摆锤及砝码的按装
选择合适的冲击摆锤后（1J、2.75J或5.5J），拧下上压盖上的四个紧固螺钉，将冲击摆锤上连接套中间定位销插入摆动轴中间的小孔，盖上上压盖，将四个紧固螺钉紧固住。更换冲击摆锤时取下摆动轴上按装的冲击摆锤，按上述程序按装。并将拆下的冲击摆锤的上压盖及四个紧固螺钉连接在一起放入附件箱。
5.4 测量装置的调整
