DX8377导热系数测试仪
（护热平板法）
使用说明书
东莞市大显自动化仪器设备有限公司
地址：广东省东莞市长安镇霄边第二工业区双龙路太联巷1号
电话：0769-33220970/13267368088 传真：0769-82261095
一、 概述：该仪器基于单向稳定导热原理，当试样上、下两面处于不同的稳定温度下，测量通过试样有效传热面积的热流及试样两表面间温差和厚度，计算导热系数。满足了材料检测研究部门对材料导热系数的高精度测试要求。仪器参考标准：GB/T3392-82《塑料导热系数试验方法，护热平板法》、GB/T3139-2005（纤维增强塑料导热系数试验方法）(玻璃钢导热系数试验方法)、GB/T10294（绝热材料稳态热阻及有关特性的测定 防护热板法）等。主要测试塑料、玻璃、纤维、泡沫、保温材料等材料。广泛应用在大中校，科研单位，质检部门和生产厂的材料分析检测。
二、主要技术性能
1、应用范围
本仪器适用于测定干燥或不同含湿状况下匀质板状材料、粉状材料的导热系数。
导热系数范围：0.015～2w/m·k
2、仪器提供了对实验温度实现可控状态下测试，温度100℃；冷面采用恒温水槽致冷，控温范围0—99.99℃；
3、仪器实现数字化测温，精度优于0.2级。
4、电源：220V/50HZ
5、测量结果，准确度 ±3%
6、计量加热功率35W±1%。
7、可连接上位机实现计算机自动测试，并实现数据打印输出。
8、试样尺寸要求：300×300×（10-50）(mm)单试样
9、工作条件
①环境温度 10°～35℃
②相对湿度 ≤80%RH
三、仪器装置简介
仪器由高精度稳压电源，测温仪表, 中心量热板加热器，护热板加热器， 上、下极板，测温元件，下极恒温水糟，计算机测试系统组成。
1、测试头部分：量热板、护热板、冷板。
2、加热系统：护热板温度加热器和计量功率加热器。
3、冷板温度控制：恒温水槽
4、测温系统：采用数显示高精度仪表，保证其精度和稳定性，并实现零点内部补偿。
5、计量功率采用恒定加热，并数字显示，精度优于0.1%。

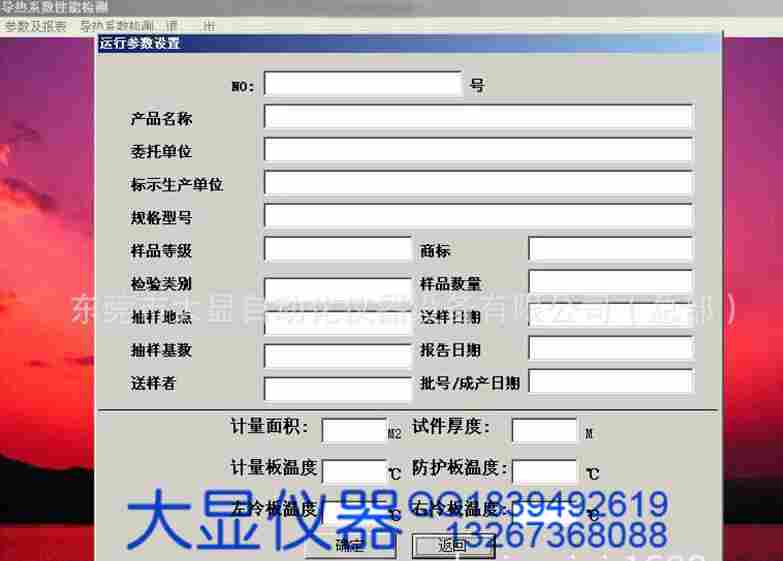

6、计算机测试部件，包括，计算机一套和通讯组件及软件：
