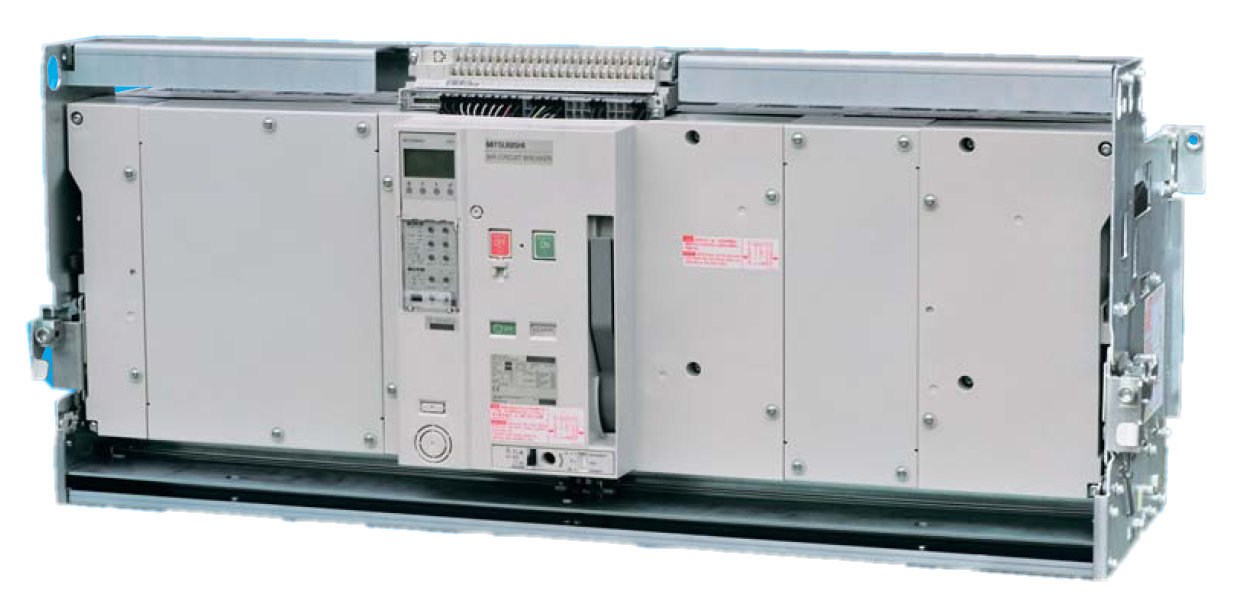

AE5000-SW 3P

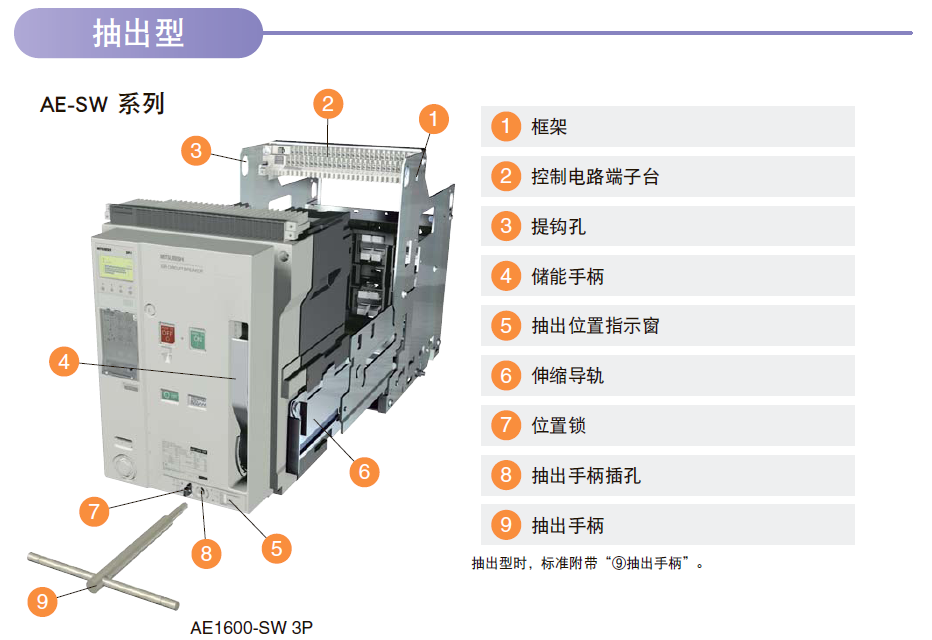

1、AE-SW系列包括：一个WS1（2）NAP3型智能脱扣器（AC100-240V/DC100-125V）带输出端子，分励脱扣装置（SHT，100-250VAC。DC）

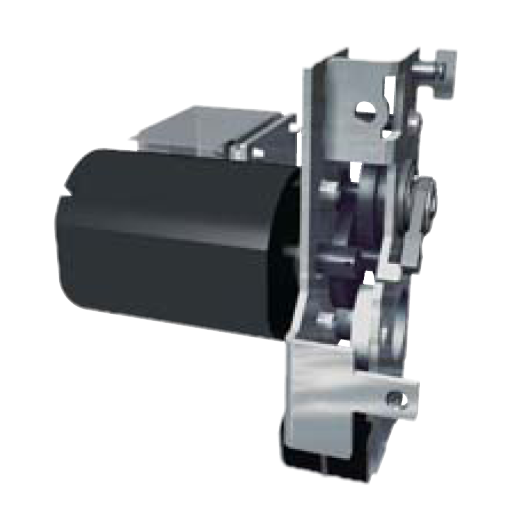

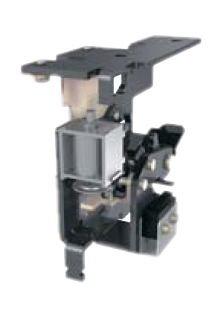

辅助接点AX6（3A3B）、OCR报警（AL）、合闸线圈（CC）、失压脱扣装置（UVT组合）、电动储能（MD组合）、门框架（DF）。
2、AE2000-SWA与AE4000-SWA母排的接线方式只有行垂直。
1、AE-SW系列包括：一个WS1（2）NAP3型智能脱扣器（AC100-240V/DC100-125V）带输出端子，分励脱扣装置（SHT，100-250VAC。DC）
辅助接点AX6（3A3B）、OCR报警（AL）、合闸线圈（CC）、失压脱扣装置（UVT组合）、电动储能（MD组合）、门框架（DF）。
隔离开关熔断器组 - PowerLine (OS)
型号选择表
F = 熔断器中性线
N1 = 开关中性线，在开关左侧
N2 = 开关中性线，在开关右侧
正面操作的隔离开关熔断器组
带端子螺钉套件，标配一个ON-OFF黑色塑料手柄和轴。手柄防护等级IP65，在OFF位置可加挂锁，在ON位
置与门联锁，转轴可调节安装深度。
型号额定电流
AC-20…23
690V
[A]
额定功率
AC-23
400/500/690V
[kW]
熔断器规格极数
标配的转轴和手柄
适用开关手柄型号转轴型号端子螺钉
OS32G_...63G_
OS125G_...160G_
OHB45J6
OHB65J6
OXP6X161
-
M8X25
极间操作
隧道型端子，防护等级 IP20
OS32GD11P 2
OS32GD12P 32 15/18.5/22 3
OS32GD22N2P 4
000
OS32GD22FP 4
OS63GD11P 2
OS63GD12P 63 30/37/55 000 3
OS63GD22N2P 4
OS63GD22FP 4
端子螺钉套件
OS125GD11P 2
OS125GD12P 125 55/75/110 000, 00 3
OS125GD22N2P 4
OS125GD22FP 4
OS160GD11P 2
OS160GD12P 160 75/90/132 000, 00 3
OS160GD22N2P 4
OS160GD22FP 4
侧端操作
隧道型端子，防护等级 IP20
OS32GD02P 2
OS32GD03P 32 15/18.5/22 000 3
OS32GD04N2P 4
OS32GD04FP 4
OS63GD02P 2
OS63GD03P 63 30/37/55 000 3
OS63GD04N2P 4
OS63GD04FP 4
端子螺钉套件
OS125GD02P 2
OS125GD03P 125 55/75/110 000, 00 3
OS125GD04N2P 4
OS125GD04FP 4
OS160GD02P 2
OS160GD03P 160 3
OS160GD04N2P 75
