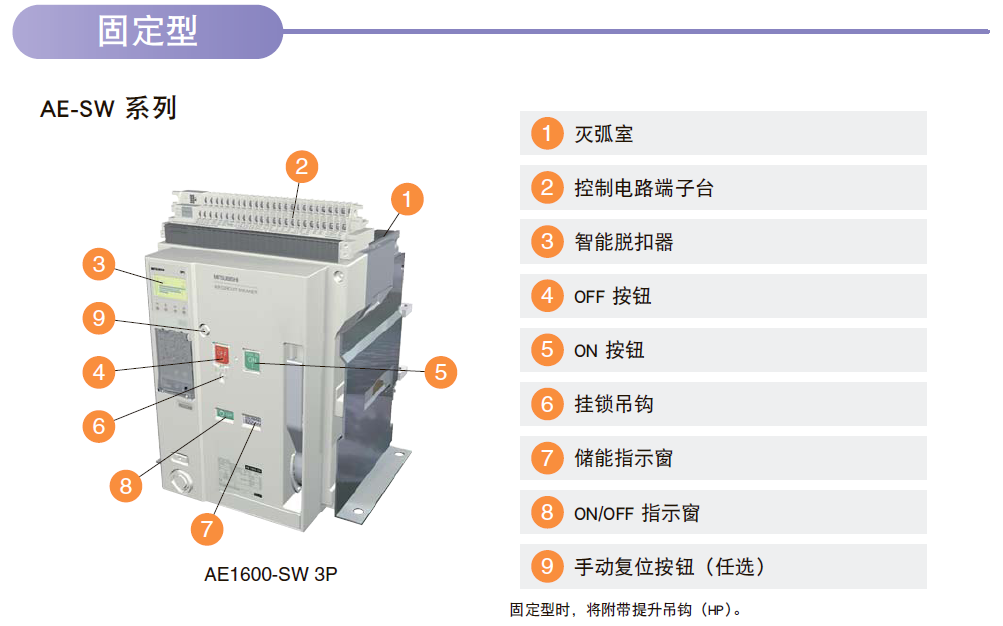

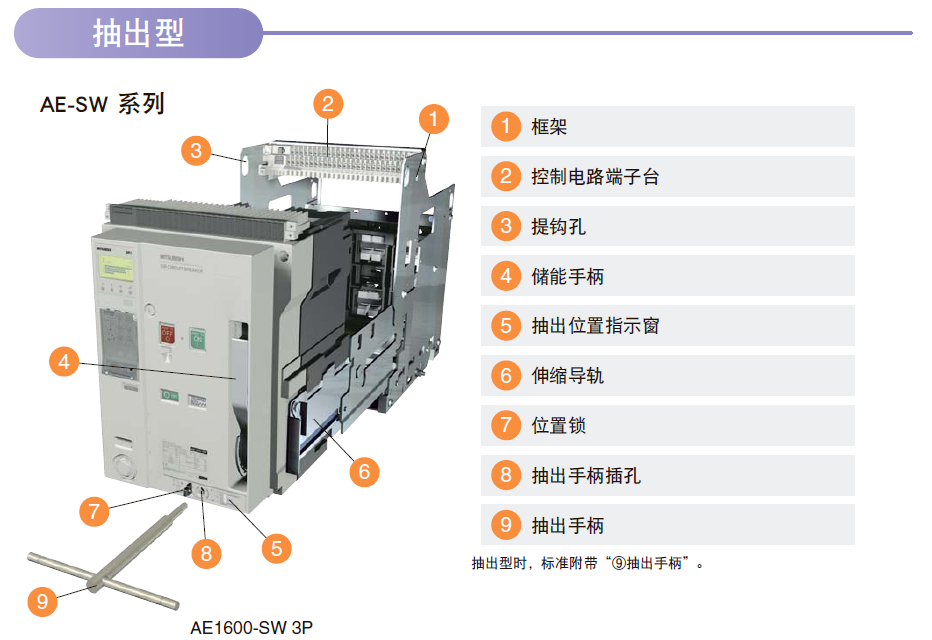

AE4000-SWA 4P

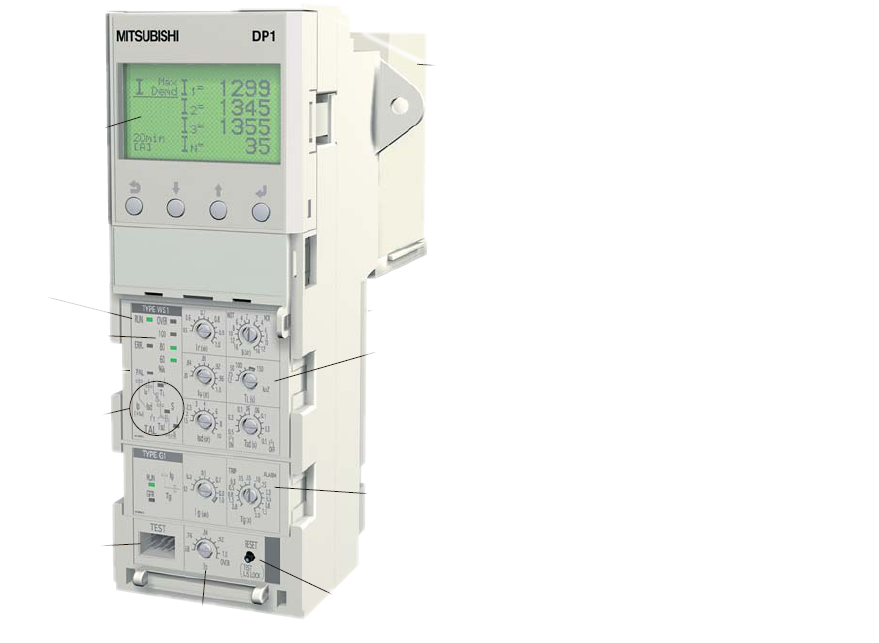

1、AE-SW系列包括：一个WS1（2）NAP3型智能脱扣器（AC100-240V/DC100-125V）带输出端子，分励脱扣装置（SHT，100-250VAC。DC）
辅助接点AX6（3A3B）、OCR报警（AL）、合闸线圈（CC）、失压脱扣装置（UVT组合）、电动储能（MD组合）、门框架（DF）。
2、AE2000-SWA与AE4000-SWA母排的接线方式只有行垂直。
1、AE-SW系列包括：一个WS1（2）NAP3型智能脱扣器（AC100-240V/DC100-125V）带输出端子，分励脱扣装置（SHT，100-250VAC。DC）
辅助接点AX6（3A3B）、OCR报警（AL）、合闸线圈（CC）、失压脱扣装置（UVT组合）、电动储能（MD组合）、门框架（DF）。
熔断器式隔离开关 (方形) - EasyLine
型号说明及型号选择表
主要参数可选配件
极数型号
额定电
流(A)
熔断器
号码
电缆端子辅助接点微型辅助开关
电缆
护罩
电子熔
断器监
控
DIN导
轨安装
设备
挂锁装置
(EFM)
3极
XLP 000 100 00C CC笼形夹- 多可配2个- - 可选-
XLP 00 160 00 (a) 1NO或1NC 多可配2个可选可选可选可选
XLP 1 250 1 (b) 1NO或1NC 多可配2个可选可选- 可选
XLP2 400 2 (b) 1NO或1NC 多可配2个可选可选- 可选
XLP 3 630 3 (b) 1NO或1NC 多可配2个可选可选- 可选
说明：
1. 熔断器不在熔断器式隔离开关基本价格内。
2. 熔断器应符合IEC和DIN标准的相应规格。
3. 定购电缆端子请注明型号，数量：
(a)：BC桥式夹，SPC单棱柱夹，TC三线夹，FC馈线夹，电缆接线片和汇流排连接用的螺栓。
(b)：BC桥式夹，SPC单棱柱夹，DPC双棱柱夹，电缆接线片和汇流排连接用的螺栓。
4. 另有多种母线适配器可供选择，具体型号请向当地办事处咨询。
附件选配表
XLP 1
XLP 2
XLP 3
XLP 00 -A60/60-3BC-Down
电缆接头方向
Down = 电缆接头向下
Up = 电缆接头向上
连接附件
6CC = 6件 笼式线夹(XLP 000)
3BC = 3件 桥式线夹
3TC = 3件 三重线夹
3FC = 3件 馈线线夹
3M8 = 3件 M8螺栓
3M10 = 3件 M10螺栓
连接方式
A60/60 = A：接头 60：母线排配电 60：深度(mm)
EFM = 熔断器监测器
熔丝规格
装置规格
XLP = 熔断器式隔离开关(方形)
产品内容适用产品
XLP 000装置： XLP 000－6CC 100 A带6笼式线夹熔断器开关
XLP 00装置：
XLP 00 160 A不带线夹及螺栓
XLP 00-6BC 160 A包括6桥式线夹
XLP 00-EFM-6BC 160 A带6桥式线夹包括熔断器监测器
XLP 00带接头：
XLP 00-A60/60-3BC-Down 160 A包括A60/60接头包括3桥式线夹，电缆向下
XLP 00-A60/60-3BC-Up 160 A包括A60/60接头包括3桥式线夹，电缆向上
XLP 1装置：
XLP 1 250 A不带线夹
XLP 1-6BC 250 A包括6桥式线夹
XLP 1-EFM-6BC 250 A带6桥式线夹包括熔断器监测器
XLP 1带接头：
XLP 1-A60/85-3BC-Down 250 A包括A60/85接头包括3桥式线夹，电缆向下
XLP 1-A60/85-3BC-Up 230 A包括A60/85接头包括3桥式线夹，电缆向上
XLP 2装置：
XLP 2 400 A不带线夹及螺栓
XLP 2-6BC 400 A包括6桥式线夹
XLP 2-EFM-6BC 400 A带6桥式线夹包括熔断器监测器
XLP 3装置：
XLP 3 630 A不带线夹及螺栓
XLP 3-6BC 630 A包括6桥式线夹
XLP 3-EFM-6BC 630 A带6桥式线夹包括熔断器监测器
