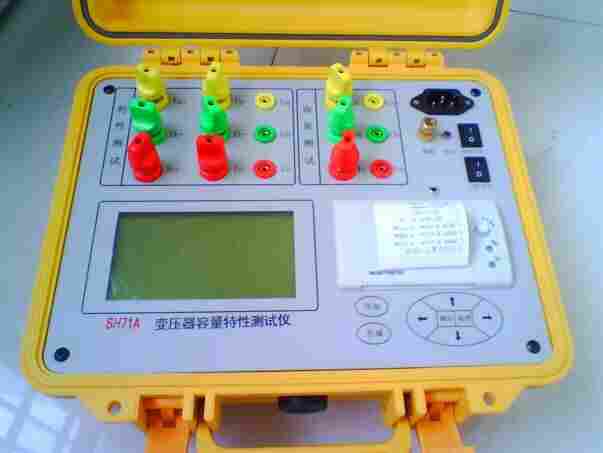

产品概述：

该仪器具有体积小、重量轻、测量准确度高、稳定性好、操作简便易学等优点,完全可取代以往利用多表法测量变压器损耗和容量的方法，接线简单，测试、记录方便，大大提高了工作效率。

产品技术参数：

测试用途 变压器的容量、空载电流、空载损耗、短路电压、短路(负载)损耗测量

工作电源 输入电压 185Vac～250Vac

允许输入电压 85Vac～264Vac

频       率 50/60Hz

允许频率 45Hz～65Hz

输入功率 40VA

接       头 标准交流插60320

交流电压 范       围 10～650V

分  辨 率 0.001V

准  确 度 0.2%±0.001V

交流电流 范       围 0.5～60A

分  辨 率 0.001A

准  确 度 0.2%±0.001A

频       率 范       围 45Hz～65Hz

分  辨 率 0.001Hz

准  确 度 0.2%±0.001Hz

功       率 范       围 0～39kW

分  辨 率 0.001kW

准  确 度 ＜±0.5%(CosΦ＞0.1)，±1.0%(0.02＜CosΦ＜0.1)

容量测试范围 10kV干式变压器 30kVA～3150kVA

10kV油浸式变压器 30kVA～3150kVA

35kV油浸式变压器 50kVA～31500kVA

20kV干式变压器 50kVA～2500kVA

35kV干式变压器 50kVA～2000kVA

环境条件 运行温度 -10℃～+50℃

存储温度 -25℃～+70℃

湿       度 相对湿度：5%～95%，不结露

物理特性 尺       寸 400×300×220mm3

重       量 ≈8kg(不包括附件)

产品注意事项：

1、 使用仪器时请按本说明书接线和操作。

2、 接地端子应就近可靠接地。

3、测试开始前请输入正确的设置参数，仪器内部校正运算都要依赖于输入的设置参数。

4、测试菜单项选择和实际测试项目及接线要一致。

5、 电流回路用粗线连接，电压回路用细线连接。

6、 试验加压时，注意监测电压、电流不要过仪器额定值，以免损坏仪器。

7、测试过程中，不允许拆除地线及仪器接线，严禁带电接拆线操作。

8、 单相测量时必须用A相测量。

9、为安全起见，测试完成后应储存数据，然后断开三相测试电源，再翻看测试结果数据或从存储器中仔细查看各项数据。

产品质量保证：

1、我方保证提供的产品为符合技术条件产品，对人和环境不会造成危害！

2、我方保证提供的产品是全新的合格产品。对不满足要求的产品保证无条件退货。

3、我方保证所提供产品经过严格的出厂检验，根据客户要求可以进行***相关机构的检验鉴定。

4、我方对供应产品的软件提供免费升级。
