CW-600T型活塞式压力计



CW-60T型活塞式压力计

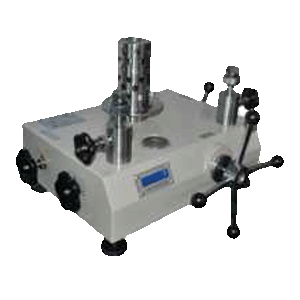

                                    新规程活塞式压力计 （碳化钨 标准型）

概述：

获得英国QAIC国际。截止目前，成为我国压力、温度计量行业首家通过新版本国际质量管理体系ISO9001：2008的生产企业，证书注册号：QAIC/CN/71418-C

获得知识产权局颁发证书，号：ZL2009 2 0031895.X

我公司新规程活塞式压力计系列产品，分别通过了计量科学研究、测试技术研究、西北、机械部压力检测中心等机构测试，均取得产品《证书》，技术指标完全优于规程要求。一些硬性指标完全优于0.005级的要求（详见《证书》）。


性能特点：

活塞在起始量程测量延续时间，各项指标完全符合JJG59-2007 《活塞式压力计》、JJG99-2006 《砝码》、计量规程。

活塞和活塞筒经精工研磨，其圆度误差和间隙极小，因而极大的提高活塞转动延续时间，也就相应减小活塞下降速度，提高活塞鉴别力。

两个被检表接头处设计有两个截止阀，截止阀能及时关闭被检系统之间的压力。由于活塞式压力计在加减砝码时，必须减压将活塞降下来，而被检精密压力表、压力变送器、传感器等和系统之间若不能被截止，表中的压力会随着活塞升降而升降，则考核不出被检表的回程误差，特意设计的压力转换阀，在关闭时，可不用砝码单独工作，即活塞压力计套子可作为压力泵或压力源独立使用。

砝码已经进行压力形变系数和当地重力加速度的修正。

可选配数字显示功能：温度、位移、时间、转速、压力等参数的数字显示；可选配电机，使活塞由电机带动旋转。

测量范围：名义标称测量范围与实际测量范围一致。

活塞系统可以方便拿出送检（不用携带沉重的主机台）

可作为传递用活塞式压力计；也可高精度测试用。可配kg砝码和MPa砝码。

加压系统，轻便耐用！柔弱女子即可轻松打压至100MPa。

砝码采用挂篮结构，重心低，稳定性极好。

同时两只被检表，采用快速压力接头，绝无漏油现象
每台均出具计量科学研究或测试技术研究《证书》



主要技术指标 ：
1、型      号：CW-6T 、 CW-60T 、CW-250T、 CW-600T 、CW-800T 、 CW-1000T 、CW-1600T、CW-2500T。

2、标称范围/测量范围：0.04 ～ 0.6MPa ；  0.1～6 MPa ； 0.5～25 Mpa； 1～60 Mpa ；1～80Mpa ； 2～100 MPa ；2～160 Mpa；5～250 Mpa。
3、准 确 度：

0.005级（ ±0.005% ）；0.01级（±0.01%）；

0.02级（±0.02%） ；0.05级（±0.05% ）。
4、功     能：量传活塞压力计；压力计、压力表、压力变送器等。

其它技术指标：
活塞材料： 活塞杆：碳化钨     活塞筒：碳化钨
砝码材料：无磁不锈钢（0.005级；0.01级；0.02级）；碳钢（0.05级）

                                                              常用产品性能参数

型号			CW-6T	CW-60T	CW-250T	CW-600T	CW-1000T
参 数		单位	测量范围
			0.04～0.6MPa	0.1～6MPa	0.5～25MPa	1～60MPa	2～100MPa
标称上限		MPa	0.6	6	25	60	100
标称下限		MPa	0.04	0.1	0.5	1	2
测量上限		MPa	0.6	6	25	60	100
测量下限		MPa	0.04	0.1	0.5	1	2
活塞公称面积		cm²	1	0.5	0.1	0.05	0.05
底盘 及活塞	公称质量	Kg	0.4	0.5	0.5	0.5	1
	产生的压力	MPa	0.04	0.1	0.5	1	2
砝 码	公称质量	Kg	0.1;0.5	0.5;2.5	0.5;2.5	0.5;2;5	0.5;1;2;5
	产生的压力	MPa	0.01;0.05	0.1;0.5	0.5;2.5	1;5	1;2;4;10
	数量	个	6;10	4;11	4;9	4;11	1;2;1;9
接口			M20 × 1.5	M20×1.5	M20 × 1.5	M20×1.5	M20×1.5
重量		Kg	30	55	75	55	75
工作介质			变压器油或变压器油与煤油的混合油 20 ℃ 时运动粘度 9 ~ 12 厘池酸值不大于 0.05 毫克 KOH/ 克			癸二酸酯（癸二酸二异戊酯或癸二酸二异辛酯）20 时运动粘度 20 ~ 25 厘池，酸值不大于 0.05毫克 KOH/ 克
