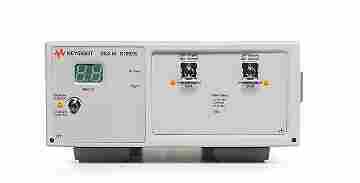

keysight N1092B DCA-M 采样示波器（两个光通道）
主要特性和功能
低成本配置
高灵敏度，噪声 <5 uW
快吞吐量，高达 250 kHz 采样率
的高数据速率分析，抖动 <200 fs
紧凑型设计减小体积
项目 说明
标称波长范围 830 至 1600 nm
工厂校准波长（OE 转换增益） 850/1310/1550 nm（± 20 nm）
参考接收机滤波器选件：
标准 N1092 包括滤波器以测试下列数据
速率
25.78 Gb/s（25/50/100 Gb 以太网）
26.56 Gb/s（400 Gb 以太网）
27.95 Gb/s（OTU4）
28.05 Gb/s（32x 光纤通道）
N1092-168 100GBASE-SR4 TDEC (12.4 GHz)
N1092-206 20.6 Gb/s
*光通道 –3 dBo 带宽为 28 GHz，可使用 32xFC 滤波器设置实现。在进行再期间，所测得的频响数据符合性能测试极限对系统间测量不确定度的要求。
20.6 Gb/s 滤波器 25.78/26.56 Gb/s 27.95/28.05 Gb/s
在 850 nm 时的灵敏度1
（特征 — 进行模板测试的*小平均功率）
–11.5 dBm –11 dBm –10 dBm
在 1310/1550 nm 时的灵敏度1
（特征 — 进行模板测试的*小平均功率）
–13 dBm –12.5 dBm –12 dBm
1. 通常表示受示波器噪声影响，理想眼图模板裕量将接近 0% 时的功率电平。提供非的品质因数，以对比
不同光通道的灵敏度。这些值可使用特征噪声值来计算。
TDEC 滤波器 20.6 Gb/s 滤波器 25.78/26.56 Gb/s 27.95/28.05 Gb/s
在 850 nm 时的 RMS 噪声
特征 5 µW 7 µW 8 µW 9.5 µW
*值 7 µW 9 µW 10 µW 11 µW
在 1310 nm 时的 RMS 噪声
特征 3 µW 5 µW 5.5 µW 6 µW
*值 5 µW 7 µW 7 µW 8 µW
在 1550 nm 时的 RMS 噪声
特征 3.5 µW 5 µW 5.5 µW 6 µW
*值 5.5 µW 7.5 µW 7.5 µW 8.5 µW
14 | 是德科技 | N1090A、N1092A/B/C/D/E 和 N1094A/B DCA-M 光电信号采样示波器 — 技术资料
比例系数（每格）
*小值 5 µW
*值 500 µW
CW 精度（单标记，以平均功率监测为参考）
单模 ± 30 μW ± 3% ± 连接器不确定度
连续波偏置范围（以距离屏幕底部两格为基准） 0 mW 至 3 mW
ADC 分辨率 16 位
平均功率监测 -30 至 0 dBm
平均功率监测精度
单模 ±5% ±200 nW ±连接器不确定度
多模（特征值） ±10% ±200 nW ±连接器不确定度
由于模式填充条件的变化，多模光纤中测得功率的变化将会大于单模光纤中的测得功率。
如果用户需要进行*的功率测量，可使用光功率计进行多模功率测量。
用户校准的精度（假设连接器始终连接）
单模 ±3% ±200 nW ± 功率计不确定度，温度
变化 < 5 ℃
多模（特征值） ±10% ±200 nW ± 功率计不确定度，温度
变化 < 5 ℃
*输入功率
*显示输入 4 mW (6 dBm)
无破坏峰值功率*值 5 mW (+7 dBm)
输入回波损耗（FC/PC 连接器全填充光纤）
光纤输入 50/125 µm
1310/1550 nm > 24 dB
N1092A/B/D 光通道技术指标
15 | 是德科技 | N1090A、N1092A/B/C/D/E 和 N1094A/B DCA-M 光电信号采样示波器 — 技术资料
电输入通道
输入连接器
2.4 mm（阳头）
带宽，3 dB（用户可选） 20、33、40 和 501
GHz（特征值）
跳变时间（10% 至 90%，从 TR = 0.35/带宽中计算得出）
20 GHz 带宽 17.5 ps（计算值）
33 GHz 带宽 10.6 ps（计算值）
40 GH 带宽1 8.8 ps（计算值）
50 GH 带宽1 7.0 ps（计算值）
通道间偏移范围± 100 ps
有效值噪声
20 GHz 带宽 310 μV（特征值）
33 GHz 带宽 450 μV（特征值）
40 GHz 带宽1 500 μV（特征值）
50 GHz 带宽1 600 μV（特征值）
RMS 噪声（*值） 700 μV（50 GHz 带宽设置）
比例系数（每格）
*小值 1 mV/格
*值 100 mV/格
直流精度（VAVG 测量值）
20, 33, 40, 50 GHz ± 1.15 mV（特征值）
20, 33, 40, 50 GHz ± 2 mV ±（通道偏置读数）的 4%
ADC 分辨率 16 位
直流偏置范围
以屏幕中心为基准 ± 500 mV
输入动态范围
相对于通道偏置 ± 400 mV
*输入信号
± 2V (+16 dBm)
额定输入阻抗50 Ω（特征值）
反射（上升时间为 30 ps）
20%（特征值）
1. 40 GHz 和 50 GHz 性能仅在配以 N1094 选件 050 和 N1092C/E 时可提供。
N1092/4 电通道技术指标
N1092/4 时钟触发输入技术指标
项目 说明
时钟输入带宽1 0.5 至 28.5 GHz
时钟输入灵敏度 200 mVpp
*输入信号 2.6 Vp-p
标称阻抗（交流耦合） 50 Ω
时钟输入连接器 2.92 mm（阴头）
1. 当通道子速率时钟的输入数据速率过 500 Mb/s 并且时钟分频比为 2 的幂时（例如，2，4，8，16……），*
小时钟输入频率可降至 100 MHz。
16 | 是德科技 | N1090A、N1092A/B/C/D/E 和 N1094A/B DCA-M 光电信号采样示波器 — 技术资料
N1092/4 水平时基技术指标
项目 说明
比例系数 全量程为 10 格
*小值 100 fs/格
*值 100 us/格
采样时延 小于 10 ns.前面板时钟输入与前面板通道输
入间的时间偏置
时间间隔精度
在水平校准温度± 5 °C（± 41 °F）内进行
的双游标测量。
如果延迟设置小于**小延迟 1 ns，则精度
为 1 ps + 测量时间间隔的 0.2%
如果延迟设置大于**小延迟 1 ns，则精度
为 5 ps + 测量时间间隔的 0.1%
抖动（斜率 ≥ 2 V/ns） < 450 fs rms
选件 LOJ < 160 fs rms
时间间隔分辨率
（时间间隔分辨率是您能表征两点间的*小时间）
（屏幕直径)/(记录长度) 或 40 fs，取两者中的较大值
显示单位 比特或时间
记录长度 16 至 131,072 采样点，以 1 为增量
采样率
采样率不会因多通道配置而改变 100 kHz
选件 FS1 250 kHz
N1092/4 环境技术指标
项目 说明
使用 室内
温度
工作 10 至 +40 ℃（50 至 +104 °F）
非工作 –40 至 +70 ℃（–40 至 +158 °F）
工作海拔高度 高达 4600 米（15000 英尺）
*相对湿度 温度在 31 ℃（87.8 °F）时，相对湿度为 80%；
温度升高到 40 °C（104 °F）时，相对湿度线性
降低至 50%
线路电源 100/120 Vac
50/60/400 Hz
220/240 Vac
50/60 Hz
*功率 290 W
本产品能够在电源电压标称值 ± 10% 的电压波
动范围内工作
重量
主机（特征） 6.20 千克（13.68 磅）
不包括前置连接器和后支脚（高 x 宽 x 深） 88.26 毫米 x 207.40毫米 x 485毫米
（3.48 英寸 x 8.17 英寸 x 19.01 英寸）
包括前置连接器和后支脚（高 x 宽 x 深） 103.31 毫米 x 219.56 毫米 x 517.80 毫米
（4.07英寸 x 8.64英寸 x 20.39 英寸）
包括前盖和后支脚（高 x 宽 x 深） 110.18 毫米 x 219.56 毫米 x 550.71 毫米
（4.34 英寸 x 8.64 英寸 x 21.68 英寸）
选件
Advanced Feature
N1092B-IRC Impulse response correction to provide ideal channel response
N1092B-FS1 Fast sampling rate
N1092B-PLK Pattern lock trigger hardware
Calibration Document
N1092B-C0C Certificate of Calibration
N1092B-UK6 Commercial Calibration Certificate with Test Data
Reference receiver choices
N1092B-206 Additional 20.625 Gb/s filter
N1092B-280 25 to 29 GBaud filters
N1092B-168 25.78 Gb/s TDEC filter
Hardware configuration
N1092B-30A 30 GHz Amplified
Fixed Node-Locked SW Licenses
N1092B-200 Enhanced Jitter Analysis Software, Fixed Perpetual License
N1092B-201 Advanced Waveform Analysis Software, Fixed Perpetual License
N1092B-300 Advanced Amplitude Analysis/Rin/Q-Factor, Fixed Perpetual License
N1092B-401 Advanced Eye Analysis Software, Fixed Perpetual License
N1092B-500 Productivity Package, Fixed Perpetual License
N1092B-9FP PAM-N Analysis SW, Fixed Perpetual License
N1092B-ALL Internal SW option
N1092B-SIM InfiniiSim-DCA Waveform Transformation SW, Fixed Perpetual License
N1092B-EFP Flex Eye - Independent Channel Acquisition and Control
N1092B-TFP IEEE TDECQ analysis, Fixed Perpetual License
Trigger and time
N1092B-LOJ Low jitter time
N1092B-STB Standard time
Accessories
N1092B-1CM Single instrument rack mount kit
N1092B-1CN Dual instrument side by side rack mount kit
选件 说明
选件 FS1 将采样率从 100 kSa/s 增加至 250 kSa/s
选件 LOJ 将残余抖动从 400 fs 降至 < 200 fs
选件 PLK 添加码型锁定功能
选件 200 高级抖动分析
选件 201 高级波形分析
选件 300 高级幅度/噪声分析
选件 401 高级眼图分析
选件 500 生产力套装软件（快速眼图、TDEC）
选件 9FP PAM-N 分析
选件 SIM Infinisim 波形转化软件
选件 COC 校准证书
选件 UK6 包含测试数据的商业校准证书
选件 1CM 单个仪器机架安装套件
选件 1CN 双仪器并排机架安装套件
选件 EFP Flex 眼图独立通道采集
选件 TFP IEEE 802.3 TDECQ 分析选件
1. 如果需要运行选件 200、201、300、401、500、9FP、EFP、EFP 和 选件 SIM 的功能，可以在 N1092上，或控制
N1092 的计算机上，或用来控制 N1092 的 86100 主机上安装适当的许可证。
订购信息 — N1092A/B/C/D/E 和 N1094A/B
当 N1092/4 通过 USB 连接由 PC 控制时，它是一个完整的测量系统，不再需要示波器主机。N1092 标配用于 25.78、26.56、27.95 和 28.05 Gb/s 一致性测试的光参考接收机。N1092C和 N1092E 包括 50 GHz 电通道。N1094 电通道可采用 33 或 50 GHz 电带宽进行配置。
型号 说明
N1092A 一个光通道
N1092B 两个光通道
N1092C 一个光通道，两个电通道
N1092D 四个光通道
N1092E 两个光通道，两个电通道
N1094A 两个电通道
N1094B 四个电通道
下列选件可用于 N1092 型号。选件价格视型号和光通道数量而定（N1092A/C、N1092B/E 和
N1092D 分别拥有一个、两个或四个光通道）。
选件 说明
选件 168 25.78 Gb/s TDEC滤波器（100GBASE-SR4）
选件 206 20.6 Gb/s 参考接收机
选件 IRC 扩展光通道带宽至 45 GHz（–3 dBo），并允许以从 8 Gb/s 至 42 Gb/s 的
任意数据速率创建参考接收机滤波器
