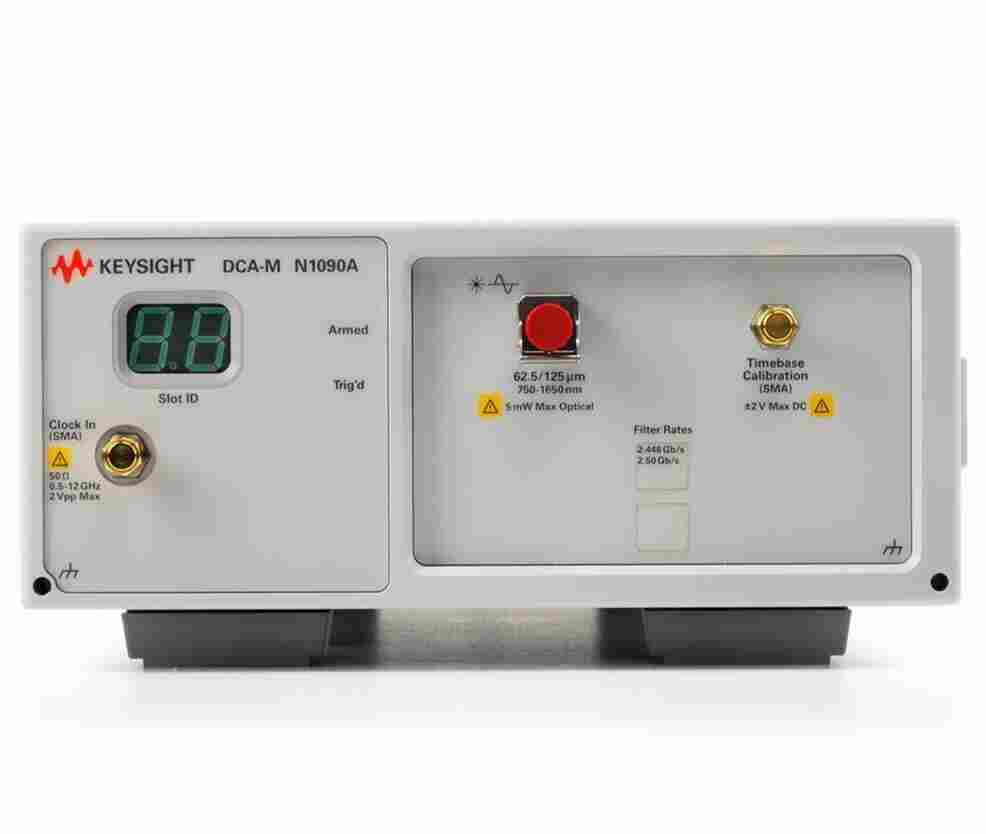

Keysight N1090A DCA-M采样示波器
主要特性和功能
高灵敏度光通道，噪声 < 1 uW
光参考接收机符合行业规范，适用于验证与多种行业标准的一致性
功能强大的 Flex-DCA 界面适用于全面分析光眼图
带宽 9 and 20 GHz
显示屏尺寸 无
本底噪声 1 µW
支持的数据速率 1 to 11.3 Gb/s Ref Rx
输入类型
62.5/125 µm
SMA
模块类型 无
应用 无
操作系统 Windows 7
等效时间 是
描述
N1090A 的配置 在以下参考接收机选件中选出您的测量需求的选件。您可以选择其中一个选件，不能多 选。不过，如果您的测试需求发生了改变，可以将 N1090A 返回是德科技服务中心，再从其他四 个选件中选择任何一个进行更换。任何选件都不提供未滤波模式。 选件 说明 选件 .229 Gb/s 选件 /2.5 Gb/s 选件 Gb/s 选件 200 8.5/9.95/10.3/10.5/10.66/10.71/11.1/11.3 Gb/s 选件 204 8.5/9.95/10.3/10.5 Gb/s 另外还提供一个 20 GHz 的电通道： 选件 说明 选件 EEC 添加 20 GHz 电通道
N1090A光通道技术指标
标称波长范围 750 至 1650 nm
工厂校准波长（ OE 转换增益） 850/1310/1550 nm（± 20 nm）
参考接收机滤波器选件（选择一个）
N1090A-140 GPON、1.244 Gb/s 和 Gb 以太网， 1.250 Gb/s，CPRI 1.229 Gb/s
N1090A-160 OC-48/STM-16，2.488 Gb/s，2 Gb 以太网， 2.500 Gb/s，CPRI 2.458 Gb/s
N1090A-180 10 Gb 以太网 LX-4，3.125 Gb/s，CPRI 3.072 Gb/s
N1090A-200 8x 光纤通道， 8.500 Gb/s OC-192/STM-64，9.953 Gb/s
10 Gb 以太网， 10.3125 Gb/s
10x光纤通道， 10.51875 Gb/s
OC-192/STM-64 FEC，10.664 Gb/s
OC-192/STM-64 FEC，10.709 Gb/s
10 Gb 以太网 FEC，11.0957 Gb/s
10x光纤通道 FEC，11.317 Gb/s
N1090A-204 8x 光纤通道， 8.500 Gb/s
OC-192/STM-64，9.953 Gb/s
10 Gb 以太网， 10.3125 Gb/s，CPRI 9.830 Gb/s
10x光纤通道， 10.51875 Gb/s，CPRI 10.138 Gb/s
在进行再期间，所测得的频响数据符合性能测试极限对系统间测量不确定度的要求。
选件 140选件 160选件 180选件 200 和 204
在 850 nm 时的 RMS 噪声
特征 1.3 μW 1.5 μW 2.5 μW 2.5 μW
总线大值 2.0 μW 2.5 μW 4.0 μW 4.0 μW
在 310/1550 nm 时的 RMS 噪声
特征 0.8 μW 1.0 μW 1.4 μW 1.4 μW
总线大值 1.3 μW 1.5 μW 2.5 μW 2.5 μW
在 850 nm 时的灵敏度 1 –20 dBm –20 dBm –19 dBm –16 dBm
（特征 —进行模板测试的总线 小平均功率）
在 1310/1550 nm 时的灵敏度 1 –21 dBm –21 dBm –20 dBm –17 dBm
（特征 —进行模板测试的总线 小平均功率）
选件
Calibration Document
N1090A-UK6 Commercial Calibration Certificate with Test Data
N1090A-C0C Certificate of Calibration
Filter Rate
N1090A-140 Reference receiver filters for 1.244/1.25/1.229 Gb/s
N1090A-160 Reference receiver filters for 2.458/2.488/2.5 Gb/s
N1090A-180 Reference receiver filters for 3.072/3.125 Gb/s
N1090A-200 Reference receiver filters for 8.5/9.95/10.3/10.5/10.66/10.71/11.1/11.3 Gb/s
N1090A-204 Reference receiver filters for 8.5/9.95/10.3/10.5 Gb/s
Electrical Channels
N1090A-E01 Option to add 80002 overlay
N1090A-EEC Enable Electrical Channel
Advanced Feature
N1090A-IRC Impulse Response Correction
N1090A-PLK Pattern Lock Trigger
Accessories
N1090A-1CM Single N1090A Rack Mount Kit
N1090A-1CN Dual instrument side by side rack mount kit
