PC控制的测试系统由PW软件或PowerTest软件和PW内置机系列测试仪两部分构成，测试软件通过在内置工控机或者外接电脑上运行，从而把控制命令和测试参数传输给测试仪，测试仪据此进行输出或接受相应信号（来自被测设备的动作信号），从而完成完整的测试任务。
测试软件、测试硬件的功能分别如下：
运行于工控机或者外接电脑上的测试软件
获取输入数据
控制测试信号
处理测量数据
创建测试报告
PW内置机系列测试仪的测试硬件
产生测试信号（电流、电压、开关量）
测试保护响应（模拟量和开关量）
给被测设备提供直流电源

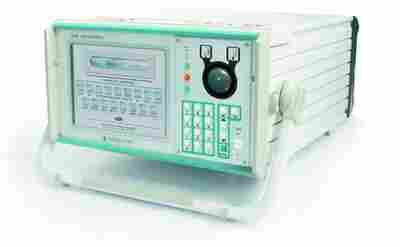

一体化设计的继电保护测试仪
内置工控机，嵌入式WinXP操作系统
面板嵌入式鼠标、键盘，也可外接鼠标、键盘
8.4英寸真彩液晶显示选配电磁兼容组件，可提高现场抗电磁干扰能力，接保护装置可进行电磁兼容试验提供网口、USB接口、GPS接口
可外接计算机进行联机操作
| 型号与配置 | ||
| PW31E | 3×30A/相 | 4×120V/相 |
| PW41E | 3×40A/相 | 4×120V/相 |
| PW4361E | 3×40A/相或6×20A/相 | 4×120V/相 |
| PW4661E | 3×40A/相或6×20A/相 | 4×120V/相或6×120V/相 |
| 主要技术参数 | ||
| 交流电流 | ||
| 输出范围/大功率 | 3x30A/270VA (PW31E) | |
| 3x30A/450VA,3x40A/520VA(PW41E/PW4361E/PW4661E) | ||
| 准确度 | ±0.1% | |
| 交流电压 | ||
| 输出范围/大功率 | 4 x120V或6×120V/相/60VA | |
| 准确度 | ±0.1% | |
| 交流电流、电压同步误差 | 10µs | |
| 频率 | ||
| 输出范围 | 10～1000Hz | |
| 准确度 | ＜1mHz | |
| 相位 | ||
| 输出范围 | 0-359.9º | |
| 准确度 | ±0.2° | |
| 直流电压 | ||
| 输出范围 | 0 V～300V/150W | |
| 准确度 | ±0.5% | |
| 直流电流 | ||
| 输出范围 | 3X0 A～20A | |
| 准确度 | ±0.5% | |
| 辅助直流电压 | 0 V～300V/150W | |
| 开入量 | ||
| 数量 | 8 | |
| 类型 | 30～250V （DC）或空接点（自动识别） | |
| 开出量 | ||
| 数量 | 4 | |
| 类型 | 空接点不分极性 | |
| 供电电源 | ||
| 额定电压 | 220V （AC） | |
| 额定频率 | 50Hz | |
| 箱体尺寸与重量 | ||
| 箱体尺寸 | 364 mm×200 mm×415mm —（W×H×D）(PW31E) | |
| 364 mm×200 mm×475mm —（W×H×D）(PW41E/PW4361E/PW4661E) | ||
| 重量 | 22kg(PW31E) | |
| 23kg(PW41E/PW4361E/PW4661E) |
博电PW内置机系列继电保护测试仪广泛使用于发电厂、变电站和保护生产厂家，用于针对于以下设备所做的测试：
测试保护设备：发电机及变压器差动、线路纵联差动、距离、零序、工频变化量距离、功率方向、电流反时限、重合闸及后加速、过激磁保护等
测试自动装置：自动准同期、低周低压减载、备自动、快切、事故解列装置
电力系统仿真：COMTRADE格式瞬态数据回放
通用设备校准：电度表（0.5级，单相或三相）、变送器、同步相量测量装置、故障录波器、各类测量仪表 （V、I、f、Ø、S、P、Q）等校准
