PC控制的测试系统由PowerTest软件和PL系列测试仪两部分构成，测试软件在内置工控机运行，从而把控制命令和测试参数传输给测试仪，测试仪据此进行输出或接受相应信号（来自被测设备的动作信号），从而完成完整的测试任务。
测试软件、测试硬件的功能分别如下：
运行于工控机测试软件
获取输入数据
控制测试信号
处理测量数据
创建测试报告
PL系列测试仪的测试硬件
产生测试信号（电流、电压、开关量）
测试保护响应（模拟量和开关量）
给被测设备提供直流电源

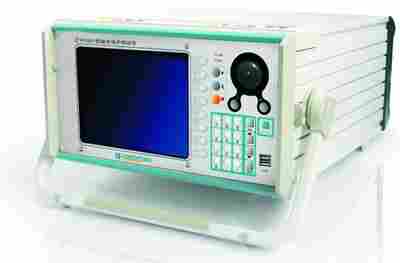

一体化设计的继电保护测试仪，不必外接PC机
内置工控机，嵌入式WinXP操作系统
8.4英寸真彩液晶显示
面板嵌入式鼠标、键盘操作，可外接鼠标、键盘
8个快捷功能键，操作简便高效
选配电磁兼容组件（订货时说明），提高测试仪的抗电磁干扰能力，连接保护装置可进行电磁兼容试验。
简洁方便接口: USB接口、GPS接口
USB接口（装置面板）：外接鼠标、键盘
GPS接口（装置背板）：外接GPS设备或B码转换设备
| 型号 | 电流 | 电压 | 特征描述 |
| PL431 | 3×40A/相 | 4×120V/相(L-N) | 4路电压3路电流 |
| 1×120A/相(3L-N) | 1×240V/相(L-L) | ||
| PL461 | 3×40A/相或6×20A/相 | 4×120V/相(L-N) | 4路电压6路电流 |
| 1×120A/相(3L-N) | 1×240V/相(L-L) | ||
| PL661 | 3×40A/相或6×20A/相 | 4×120V/相或6×120V/相 | 6路电压6路电流 |
| 1×120A/相(3L-N) | 1×240V/相(L-L) | ||
| 主要技术参数 | |||
| 交流电流 | |||
| 输出范围/大功率 | 3x40A/520VA或6x20A/120VA | ||
| 准确度 | ±0.2% | ||
| 交流电压 | |||
| 输出范围/大功率 | 4x120V/60VA 或6x120V/60VA | ||
| 准确度 | ±0.2% | ||
| 交流电流、电压同步误差 | 10µs | ||
| 频率 | |||
| 输出范围 | 10～1000Hz | ||
| 准确度 | ＜1mHz | ||
| 相位 | |||
| 输出范围 | 0-359.9º | ||
| 准确度 | ±0.2° | ||
| 直流电压 | |||
| 输出范围 | 0 V～300V/150W | ||
| 准确度 | ±0.5% | ||
| 直流电流 | |||
| 输出范围 | 3X0 A～20A 或6X0 A～10A | ||
| 准确度 | ±0.5% | ||
| 辅助直流电压 | 0 V～300V/150W | ||
| 开入量 | |||
| 数量 | 8 | ||
| 类型 | 30～250V （DC）或空接点（自动识别） | ||
| 开出量 | |||
| 数量 | 4 | ||
| 类型 | 空接点不分极性 | ||
| 供电电源 | |||
| 额定电压 | 220V （AC） | ||
| 额定频率 | 50Hz | ||
| 箱体尺寸与重量 | |||
| 箱体尺寸 | 364 mm×200 mm×475mm —（W×H×D） | ||
| 重量 | 23kg |
博电PL系列继电保护测试仪广泛使用于发电厂、变电站和保护生产厂家，用于针对于以下设备所做的测试：
测试保护设备：发电机及变压器差动、线路纵联差动、距离、零序、工频变化量距离、功率方向、电流反时限、重合闸及后加速、过激磁保护等
测试自动装置：自动准同期、低周低压减载、备自动、快切、事故解列装置
电力系统仿真：COMTRADE格式瞬态数据回放
通用设备校准：电度表（0.5级，单相或三相）、变送器、同步相量测量装置、故障录波器、各类测量仪表（V、I、f、Ø、S、P、Q）等校准
温馨小贴士：请您仔细阅读产品使用说明书，正确使用本产品。
|
