FESTO气爪一览：
•改进的夹爪导向
•沟槽导向
•重复精度
•抓取力保持
•内部固定节流
•在驱动单元上的安装选项多样
•传感器技术：
–可调节位置传感器，用于小规格气爪
–可集成接近开关，用于中大规格气爪
•可用作双作用和单作用气爪
•压缩弹簧用于抓取力补偿或保持
•适用于向内和向外抓取
|

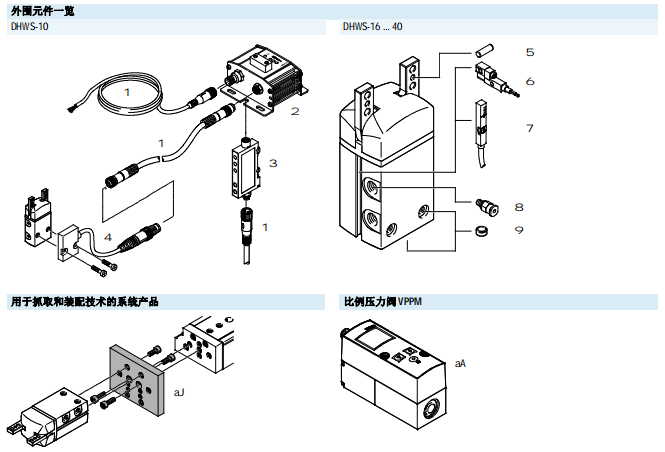

附件 |
||||
|
型号 |
规格 |
说明 |
è 页码/Internet |
|
|
1 连接电缆 NEBU |
10 … 40 |
用于连接评估单元和转换器 |
21 |
|
|
2 评估单元 SMH-AE1 |
10 |
• 用于评估，用于位置传感器 SMH-S1 |
21 |
|
|
3 转换 器 SVE4 |
10 |
• 用于评估，用于位置传感器 SMH-S1 |
21 |
|
|
4 位置传感 器 SMH-S1 |
10 |
• 可调节、可集成传感器技术，用于感测位置 |
21 |
|
|
5 定位销 |
10 … 40 |
用于将气爪手位在夹爪上 |
– |
|
|
6 接近开 关 SMT-8G |
16 … 40 |
• 用于感测位置 • 接近开关在底部壳体没有凸出 |
22 |
|
|
7 |
位置传感 器 SMAT-8M |
16 … 40 |
• 感测位置。有模拟量输出，输出与位置成 正比 |
22 |
|
|
位置传感 器 SDAT |
32, 40 |
|
|
|
8 快插接头 QS |
10 … 40 |
用于连接外径气管 |
quick star |
|
|
9 定位套 ZBH |
10 … 40 |
• 用于在安装时定位气爪 • 气爪供货范围包括 2 定位套 |
21 |
|
|
aJ 连接组件 DHAA, HMSV, HAPG, HAPS, HMVA |
10 … 40 |
驱动器和气爪之间的连接板 |
16 |
|
|
aA 比例压力阀 VPPM |
10 … 40 |
用于抓取力的无限调节 |
vppm |
|
