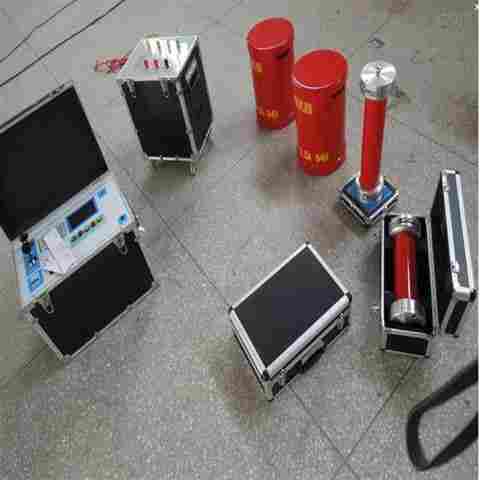

XZB-H串联谐振​产品参数

一、产品简介
电容式电压互感器(CVT)在进行校验时，试验频率必须在50Hz的条件下进行，同时现场地理条件复杂，传统的实验装置已经很难满足现场搬运、试验的要求，XZB-H型可调谐振升压装置是国内总线先用于现场校验的可调式谐振装置，已广泛用于国内500kV及以下的电容式电压互感器的现场校验。

二、谐振试验装置选配参考方案：
A. 电缆谐振试验装置选配参考方案
B. 发电机谐振试验装置选配参考方案
C. 变电站电器设备谐振装置选配参考方案
D. CVT校验用谐振升压装置选配参考方案



三、XZB-H串联谐振产品特性
1、输出电压电流波形良好，失真度小于0.5%
2、需要电容量小，所需电源容量为试验容量的1/Q倍，而Q值可以做到20～60
3、不需要过压保护，当试品发生击穿时，系统失谐，谐振高压消失，电抗器立即起到限制短路电流的作用，不
会加剧对试品的损坏
4、便于现场搬，该装置为干式组合装置，由励磁变压器和多个谐振电抗器组成，单个组成单元体积
小，重量轻，便于搬动，适合现场使用
5. 保护功能完善，具备零位保护(电压输出控制旋钮不在零位时，禁止系统启动)，过压保护，过流保护，闪
络保护等功能，保证了系统的可靠性

四、XZB-H串联谐振 http://www.chem17.com/st406160/product_31755110.html产品参数

	电抗器台数	控制箱容量 (kVA)	励磁变容量 (kVA)	励磁变电压 (kV)	装置输出电压 (kV)
110kV	2	5	5	6	80
220kV	4	5	5	10	160
330kV	6	10	10	15	240
500kV	8	10	10	20	320
