快速阀用于使气动元件和装置迅速排气气的场合。

如把它装在气缸和换向阀之间,气缸不再通过换向阀排气，

快速排气阀它有三个阀口P、A、T、，P接气源，A接执行元件，T通大气。

当P有压缩空气输入时，推动阀芯右移、P与A通，给执行元件供气；

当P无压缩空气输入时，执行元件中的气体通过A使阀芯左移，堵住P、A通路，同时打开A、T通路，

直接从排气气阀排气，可大大提高气缸的运动速度。当缸、

阀之间的管路较长时,这种效果尤为明显。

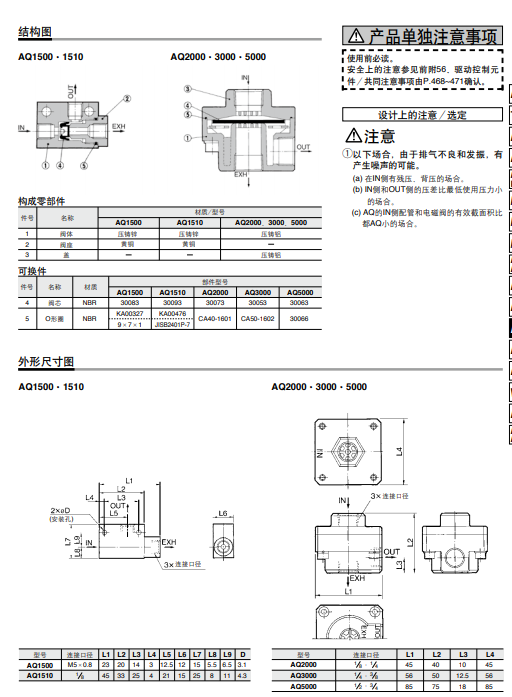

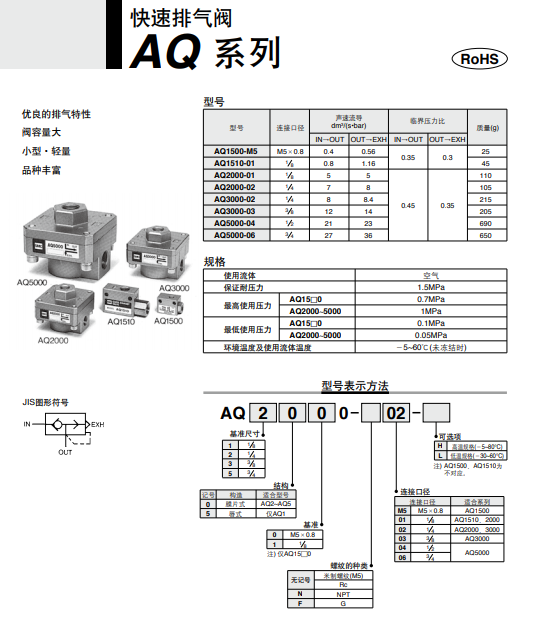

阀体大小 5 3/4

构造 0 膜片式

基准 0 M5X0.8

螺纹的种类 N NPT

连接口径 04 1/2

可选项 H 高温规格(-5~80℃)

AQ3000-03-H

AQ3000-03- -H

AQ3000-03- -L

AQ3000-03- -L

AQ3000-F03

AQ3000-F03

AQ3000- -N02

AQ3000- -N02

AQ3000- -N02 -L

AQ3000- -N02 -L

AQ3000-N03

AQ3000-N03

4Q3000-N03-L

4Q3000-N03-L

4Q340F-06-00

4Q340F-06-00

AQ340F-06-06

AQ340F-06-06

4Q340F-07-07

4Q340F-07-07

安装

1.SMC快速排气阀必须垂直安装，即必须保证其内部的浮筒处于垂直状态，以免影响排气;

2.SMC快速排气阀在安装时，跟隔断阀一起安装， 这样当需要拆下排气阀时进行检修时，能保证系统的密闭，

水不致外流;

3.SMC快速排4气阀一般安装在系统的总线高点，有利于提高排气效率。
