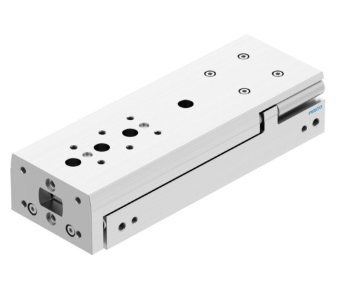

DGST-12-100-Y12A

8085175

GTIN: 4

活塞直径

12 mm

6 bar 时的理论力值，前进行程

136 N

行程

100 mm

缓冲

内部液压缓冲垫

位置检测

通过接近开关

技术参数 小型滑台 DGST-12-100-Y12A

行程

100 mm

可调端位范围/长度，前端

16.7 mm

可调端位范围/长度，后部

15.2 mm

活塞直径

12 mm

工作模式，驱动单元

轭

缓冲

内部液压缓冲垫

安装位置

任意

导轨

循环滚珠轴承导轨

结构特点

轭

活塞杆

滑块

位置检测

通过接近开关

符号

00991249

工作压力

0.1 Mpa ... 0.8 Mpa

工作压力

1 bar ... 8 bar

工作压力

14.5 psi ... 116 psi

*速度

0.8 m/s

重复精度

<= 0.02 mm

工作模式

双作用

工作介质

压缩空气，符合 ISO 8573-1:2010 [7:4:4]

工作和先导介质说明

可用润滑介质工作（之后须一直润滑介质工作）

耐腐蚀等级 CRC

1 - 低耐腐蚀能力

油漆湿润缺陷物质（PWIS）符合性

VDMA24364-B1/B2-L

洁净室适用性，根据ISO 14644-14

6 级，符合 ISO 14644-1

环境温度

-10 °C ... 60 °C

端位的冲击能量

1.4 J

缓冲长度

5 mm

*力 Fy

620 N

*力 Fz

620 N

*力矩 Mx

10 Nm

*力矩 My

6.8 Nm

*力矩 Mz

6.8 Nm

6 bar 时的理论力值，返回行程

102 N

6 bar 时的理论力值，前进行程

136 N

移动质量

481 g

产品重量

1020 g

安装方式

使用通孔

气动接口

M5

材料说明

符合 RoHS 标准

盖子材料

精制铝合金

密封件材料

HNBR

导轨材料

POM

TPE-E

高合金钢

外壳材料

精制铝合金

活塞杆材料

高合金不锈钢
